网线航空插头做法(航空插头网线转接2.0排针线序图)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-31 17:19:08【

背景

不同开发板在接航空插头网线排针的接口和线序不同,因此需要记录一下方面后面使用。

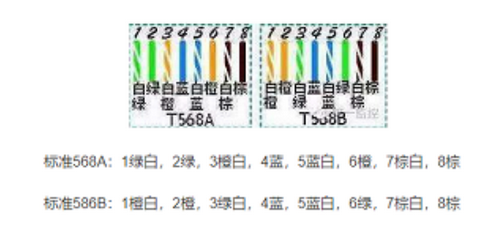

网线线序图:(我们一般用的是T568B线序)

1

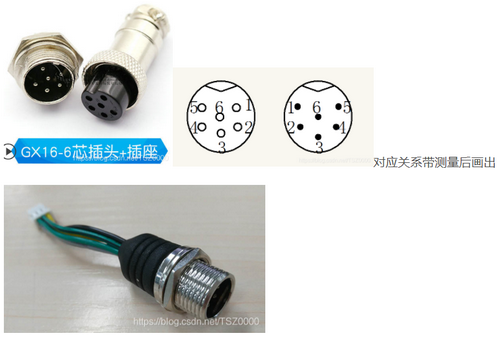

6针航空插头:

2

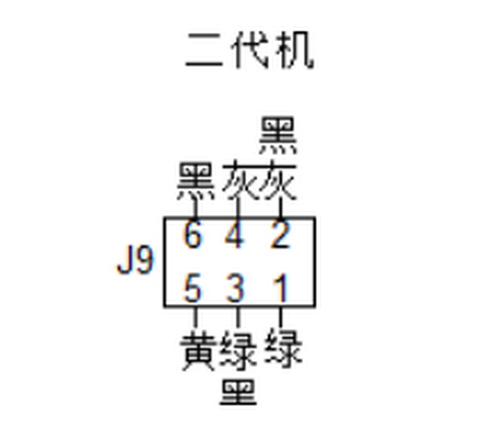

二代机航空插头转排针图:

3

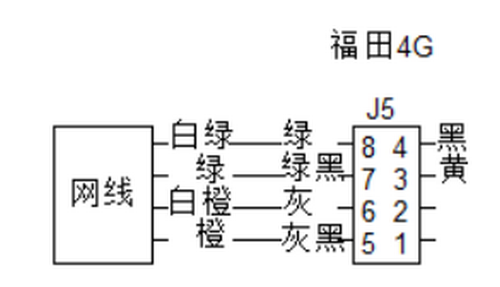

福田机航空插头转排针图:

4

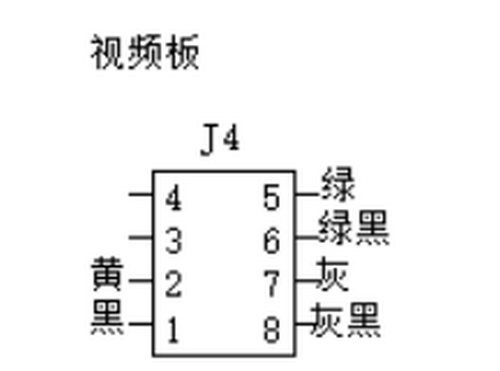

视频板航空插头转排针图

5

视频板电源:J1 CON2X5 1/2/3脚+12V/PW+IN,4/5脚GND(杜邦线2.0)
