网线水晶头接法顺序图(两种排线方法)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-03-08 17:27:03【

网线水晶头又称作RJ45插头(RJ45 Modular Plug),一般情况下我们可以在电脑背部的网络插头以及路由器中看到。当计算机和路由器通过网线水晶头互联后就可以上网了。Ckmtw专业网线水晶头厂家,19年专注为客户提供优质可靠的连接器产品。线上订购,规格齐全,点击进入【产品中心】,马上选购。

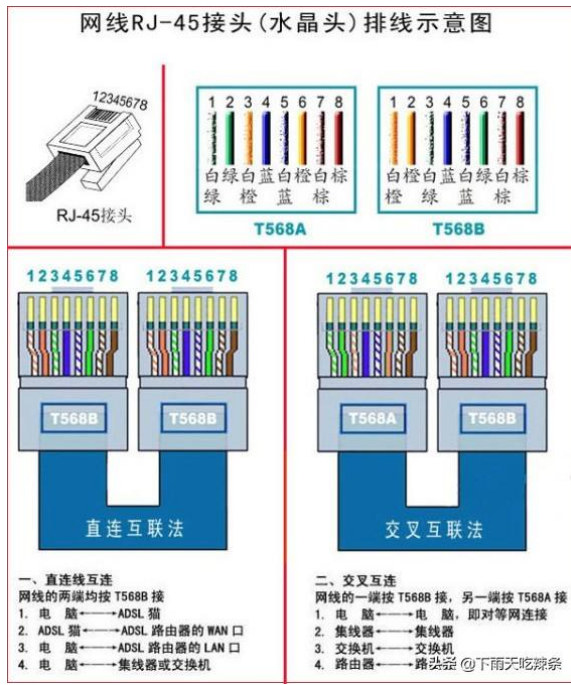

网线水晶头

网线水晶头的的连接技术已经十分成熟,一般的应用中,我们可以用两种方法将其连接。

1、平行线连接方式:使用专业工具将网线的一端剪整齐,然后将剪整齐的网线放入剥线的钳制中,将头部的外衣去除,先将4对芯线一字并排排列之后再将其分开,采用568B排序方式,插入网线水晶头中,确认所有的芯线都插入底部之后,使用网线钳将水晶头压紧,确保网线可以和水晶头紧密贴合。

2、交叉线连接方式:交叉线连接方式的特点是一端采用568A的芯线排列标准,另一端采用568B的芯线排列标准。这样线芯之间就会形成交叉。在网线两端都连接好水晶头之后需要做测试,确保网线水晶头已经成功连接。
