板对板连接器厂家

返回列表 来源:灿科盟 浏览:- 发布日期:2021-04-21 08:49:29【


5G网络应用正在迅速发展,并且作为这些射频(RF)连接器系统的一部分,发挥着至关重要的作用。由于越来越高的信号频率和数据速率以及封装密度和信号完整性要求,对高性能和高质量板对板连接解决方案的需求正在增长。

的板对板解决方案将电路板彼此顶部或并联连接。但是,在移动电子设备中使用连接器带来了两个挑战:补偿制造和组装公差,以及由于冲击,振动或温度变化引起的PCB移动。

因此,板对板连接在对齐公差方面为设计师提供了高度的灵活性,从而简化了整个生产过程。一个关键功能是适配器(子弹)。在轻微的轴向和径向未对准情况下,这可以保持变速器的完整性。

公差补偿

设计了限位,全位和光滑孔类型的板对板PCB连接器。使用适配器(也称为项目符号)连接两个组件。这样可以在保持电气性能的同时进行机械公差补偿。

轴向不对准

光滑孔连接器可实现轴向公差补偿,该补偿受外部调节器最大滑动表面的限制。根据所使用的连接器系列,涵盖了不同的公差范围。平行发生的径向公差补偿的程度会将最大轴向公差补偿降低到相应的程度。

径向未对准

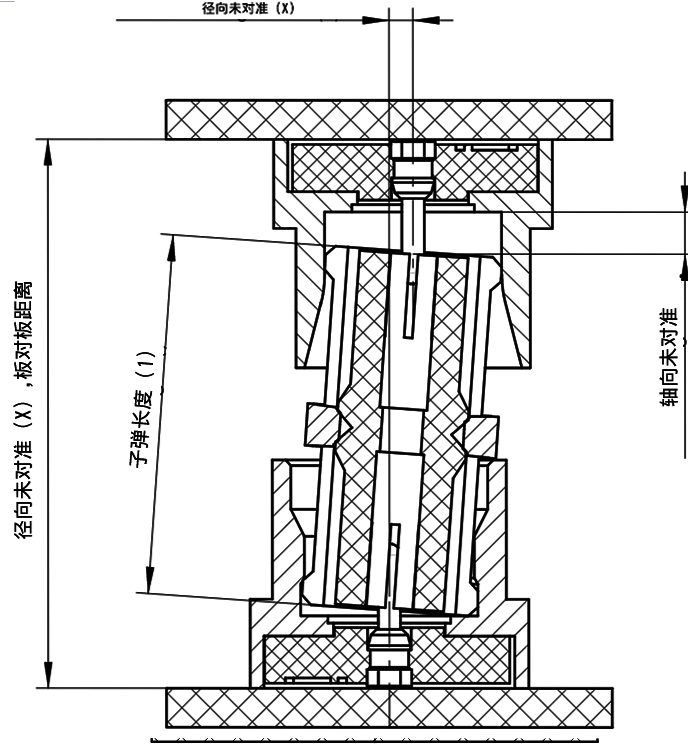

适配器可实现径向公差补偿,而无需事先指定电路板连接的电触点。最大径向公差取决于所用子弹的长度。使用以下公式计算得出:

X = I x罪α

X =最大径向公差(mm)

α=最大角度4°

I =子弹长度(mm)

板对板连接器意示图


灵活性作为质量特征

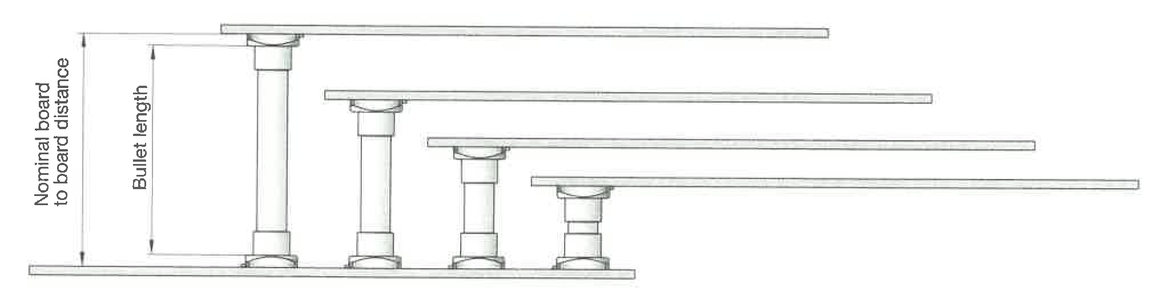

通过提供不同堆叠高度的板对板连接来提供精确度和灵活性。这确保了高质量和高可靠性可以满足大量不同的产品开发要求。

板对板连接器具有最高水平的功能:易于使用,同时提供最大的可靠性和强大的性能。此外,它们是专为柔性电路板连接而设计的。

板对板连接器意示图

除了这些创新的新产品开发,产品系列还包括适用于所有常见和许多高频标准系列的连接器。
