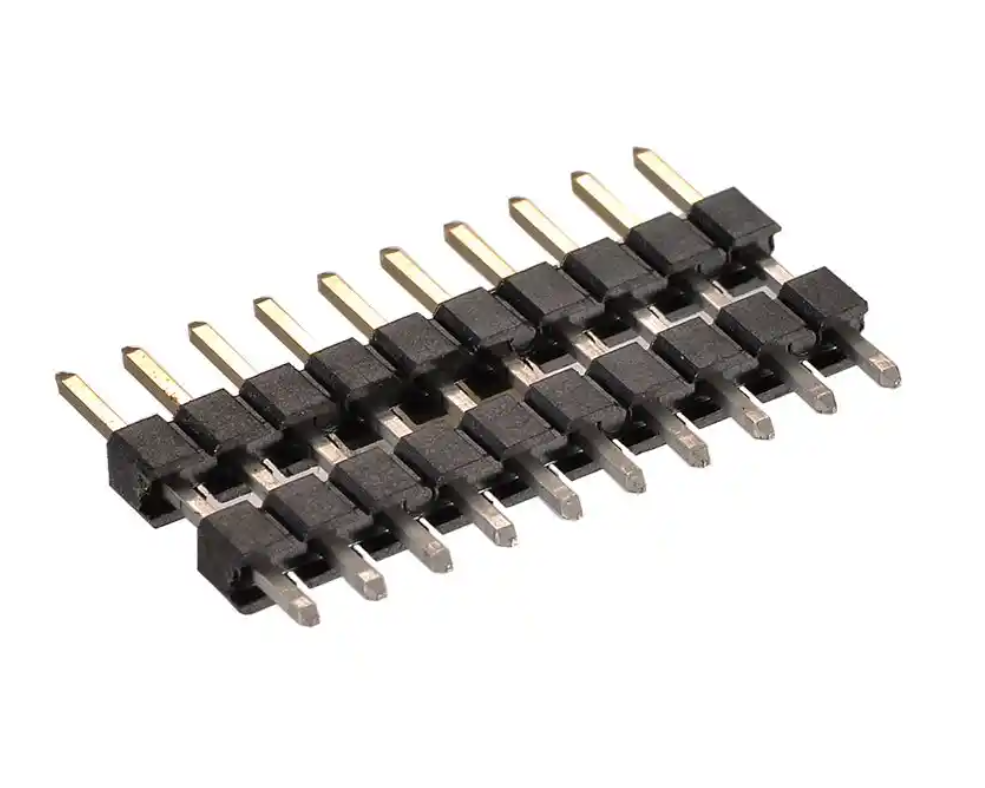

单排双塑排针长多少毫米？尺寸解析与选型指南

单排双塑排针的长度并非固定值，而是由塑胶高度（塑高）****针脚长度和总针位数三大核心参数动态组合而成。其总长计算需遵循公式：总长度 = 针位数 × 间距 + 塑胶端部余量（通常0.5-1mm）。本文将分维度解析长度逻辑，并提供场景化选型策略。

一长度构成：塑高与针脚的组合逻辑

1. 塑胶高度（塑高）

塑高是绝缘体的垂直厚度，直接影响排针的机械强度和耐压等级，常见标准如下：

• 2.54mm间距：塑高1.5mm2.0mm2.5mm（工业设备首选）
• 2.0mm间距：塑高1.0mm1.5mm2.0mm（便携设备常用）
• 1.27mm间距：塑高1.8mm或2.5mm（高密度通信板卡专用）

2. 针脚长度

针脚分为焊接段（插入PCB部分）和接触段（连接排母部分），典型设计包括：

• 直插式（DIP）：针长=塑高+焊接段（如塑高2.0mm+焊接段3.5mm=总针长5.5mm）
• 贴片式（SMT）：水平延伸结构，2.0mm SMT排针总长可达9.0mm（含焊盘）
• 90°直角式：弯折段增加水平长度，比直插式长30%

总长度公式：以1.27mm排针为例，总长 = 针位数×1.27 + 端部余量（0.8mm）。若为20针，则总长≈26.2mm。

二不同间距排针的典型长度范围

注：

• 90°直角排针的总长度普遍大于180°直插式（如2.54mm直角排针比直插式长30%）。
• 超40针的2.54mm排针需拆分为多段，否则塑胶易变形。

三影响长度的三大关键因素

1. 针位数需求

   • 针位数与总长呈线性关系：每增加1Pin，2.54mm排针长度增加2.54mm。
   • 极限针位：1.27mm排针最高支持1×50P，总长上限63.5mm（不含端部余量）。

2. 安装方式差异

   • 直插式（DIP）：总长=塑高+焊接段（如5.0mm塑高+3.5mm针脚=8.5mm）。
   • 贴片式（SMT）：需包含焊盘水平空间，2.0mm SMT排针典型总长9.0mm。

3. 定制化需求

   • 高温场景：增加塑高至2.5mm（LCP材质），总长相应增加。
   • 高频信号：缩短针长至≤2.5mm（1.27mm排针）以降低阻抗。

四选型建议：匹配设计需求的长度策略

1. 强电流场景（如电源模块）

   • 配置：2.54mm间距 + 高塑高（2.5mm） + 长针脚（≥8.5mm）
   • 优势：载流能力达3A，耐压AC 1000V。

2. 高密度布局（如工控主板）

   • 配置：1.27mm间距 + 低塑高（1.8mm） + 短针长（总长5.4mm）
   • 案例：20针排针仅占25.4mm宽度，节省60%纵向空间。

3. 频繁插拔场景（如测试夹具）

   • 配置：双塑结构 + 磷青铜针脚 + 针长预留0.5mm冗余
   • 特性：塑高≥2.0mm抗机械应力，插拔寿命＞500次。

警告：2.54mm排针超过40Pin需分段设计！否则塑胶中部易变形导致接触不良。

结语

单排双塑排针的长度是塑胶安全边界****针脚工艺适配性与物理极限Pin数的动态平衡结果。选型时需综合电气需求（载流/耐压）、机械强度（插拔寿命）及空间效率，方能在紧凑设计中实现可靠连接。

行业趋势：1.0mm间距双塑排针定制需求激增（2024年占比达35%），微型化与高密度正推动连接器技术革新。
