电子连接器信号完整性失效的五大技术根源及工程解决方案

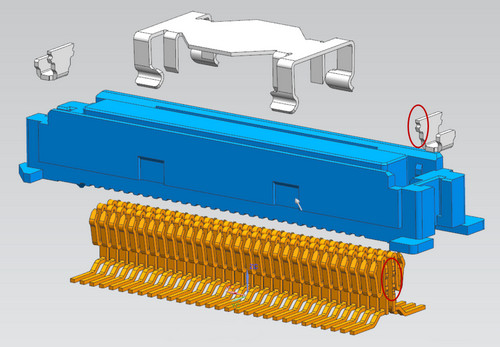

摘要

电子连接器信号完整性失效的根源主要包括阻抗失配、串扰干扰、接触电阻异常、介质损耗及机械振动问题。本文针对这五大技术痛点，提出基于材料选型、结构优化及测试验证的工程解决方案，确保高速信号传输的可靠性。

一、阻抗失配导致信号反射

根源分析
连接器与PCB传输线阻抗不匹配（如90Ω连接器匹配50Ω线缆），引发信号反射，造成波形畸变和时序误差。

解决方案

1. 三维场仿真优化：利用HFSS或CST软件模拟连接器过渡区电场分布，调整引脚长度、间距及地孔布局，将阻抗偏差控制在±5%以内。
2. 渐变式阻抗设计：采用阶梯状或锥形结构过渡区（如Samtec Edge Rate®技术），降低阻抗突变点反射系数。
3. 材料介电常数匹配：选用介电常数（Dk）3.0-3.5的低损耗基材（如LCP），减少高频相位失真。

案例：某56Gbps背板连接器通过地孔阵列+反钻工艺，将回波损耗从-12dB优化至-25dB@28GHz。

二、相邻信道串扰干扰

根源分析
高速差分对间耦合电容/电感引发近端串扰（NEXT），导致眼图闭合和误码率上升。

解决方案

1. 屏蔽隔离技术：
   • 金属屏蔽罩内嵌吸波材料（如3M AB5000系列），抑制30GHz以上辐射干扰。
   • 差分对间增设接地引脚，每4对信号配置1组地针（如Molex Impel连接器）。
2. 非对称布线补偿：调整相邻信号对的走线相位差（±15°），抵消耦合噪声。
3. 正交布线设计：相邻层信号走线采用垂直交叉布局，降低平行耦合长度。

实测数据：TE Connectivity STRADA Whisper连接器在56Gbps下，串扰降低8dB，眼高提升40mV。

三、接触界面电阻异常

根源分析
插拔磨损或环境腐蚀导致接触电阻增大（>20mΩ），引发直流压降和信号衰减。

解决方案

1. 镀层工艺升级：
   • 镀金层厚度≥0.4μm（高频应用）或镀锡铋合金（低成本场景），接触电阻≤5mΩ。
   • 表面粗糙度Ra<0.2μm，减少微放电效应。
2. 多点接触结构：双触点弹簧设计（如ERNI DualBeam），接触压力≥100g，确保2000次插拔后电阻变化<10%。
3. 惰性气体封装：军用连接器采用氮气填充腔体，避免硫化/氧化导致的接触失效。

行业标准：IEC 60512-5-1规定接触电阻循环测试需通过500次插拔无异常。

四、介质材料高频损耗

根源分析
基材损耗角正切（Df）过高（如FR4的Df=0.02@10GHz），导致信号能量转化为热能。

解决方案

1. 低损耗材料选型：
   • 高速背板：Megtron 6（Df=0.002@10GHz）
   • 柔性连接器：液晶聚合物LCP（Df=0.002-0.004）
2. 介电层厚度优化：将介质层减薄至0.1mm（如Amphenol XCede背板），降低电容效应。
3. 表面粗糙度控制：铜箔采用反转处理（RTF），粗糙度Rz≤2μm，减少趋肤效应损耗。

性能对比：换用LCP材料的QSFP-DD连接器，在112G PAM4下插损降低3dB/m。

五、机械振动导致间歇性失效

根源分析
振动环境下触点微动磨损（>10μm位移），引发瞬断或电阻波动。

解决方案

1. 抗震结构设计：
   • 双锁扣+弹簧顶针结构（如Hirose FX10系列），抗振动强度达10G@10-2000Hz。
   • 灌封胶填充（如Dow Corning SE4445），固化后硬度Shore A 50，抑制共振。
2. 冗余接触设计：每个信号触点配置3个独立弹片，单点失效仍可维持导通。
3. 振动加速测试：依据MIL-STD-1344进行随机振动（0.04g²/Hz）及冲击（100G/6ms）验证。

军工案例：Fischer UltiMate系列连接器通过MIL-STD-810H认证，可承受极端机械冲击。

工程实施路径建议

1. DFM阶段：使用ANSYS SIwave进行全链路仿真，识别阻抗突变点和串扰热点。
2. 原型验证：通过TDR测试（上升时间<35ps）和VNA扫频（至67GHz）量化参数。
3. 可靠性测试：执行温度循环（-55℃~+125℃×1000次）及混合流动气体腐蚀测试。

通过系统性解决五大失效根源，可确保连接器在112Gbps及以上速率场景的稳定传输，满足5G基站、AI服务器等高端设备需求。
