ffc是什么意思(详细介绍连接器厂家定义FFC)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-07-28 14:02:45【

扁平柔性电缆滑入其他电缆不敢进入的地方,有助于保持设备凉爽、轻便和快速。

ffc是什么意思(详细介绍连接器厂家定义FFC)

在电缆领域,通常的结构是圆的。圆柱形封装是一种合理的设计,用于在绝缘材料内围绕中心定位的导体或包裹一束光纤。然而,这种逻辑在推动小型个人电子产品等高密度计算应用程序中消失了。在这些不断缩小的外形尺寸中,电缆需要能够滑入狭小的空间。柔性扁平电缆 (FFC) 则符合要求,因为其超薄的外形使其能够轻松安装到狭小的空间中。它可以弯曲甚至折叠,并且通常比圆形的重量更轻,使其成为便携式设备,或汽车和航空航天设备的理想选择。在这些设备中,减轻重量至关重要。

ffc是什么意思(详细介绍连接器厂家定义FFC)

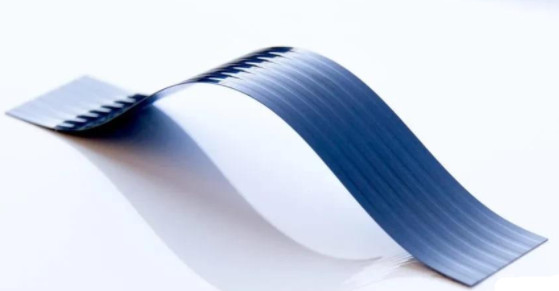

Nicomatic FFC 电缆

FFC 是带状电缆的最新变体,在1960 年代变得多产。由超薄、带状长度的柔性塑料、薄膜、聚合物或工程橡胶材料组成,金属(通常为铜)导线沿平行嵌入它的基础。每个导体之间的距离定义为其间距,FFC 电缆的间距通常在 0.5mm到2.00mm及以上。该间距使每根电线都可以单独屏蔽其他电线和干扰。展开导线也有助于散热。可用于 FFC 的线规已扩展到 4 -44 AWG 的跨度。


ffc是什么意思(详细介绍连接器厂家定义FFC)

Nicomatic Microflex 技术

可以指定这些电线的外壳材料以满足独特的应用环境,并且可以进行热保护、耐化学暴露和其他质量的处理。在柔性印刷电缆 (FPC) 中,相关技术是将电路直接印刷或嵌入到塑料基板上,从而使电缆能够充当柔性印刷电路板 (PCB)。

尽管 FFC 最初广泛用于消费和计算应用,但它正迅速成为其他市场的首选。FFC 现在用于许多便携式医疗设备,并且随着工业和运输设备的发展对连接性的要求更高,这种电缆类型在更大的应用中占有一席之地。例如,汽车电子内容的爆炸性增长为照明、娱乐、导航和安全系统中的 FFC 和 FPC 电缆和连接器创造了新的机会。工业 4.0 和 5G 的推出将在很大程度上取决于这些多功能且功能强大的电缆选项。


ffc是什么意思(详细介绍连接器厂家定义FFC)

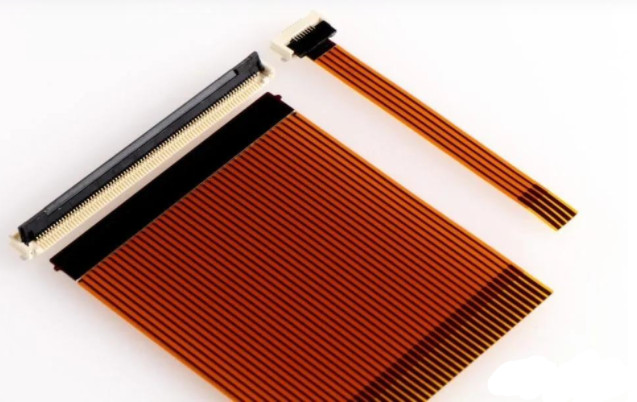

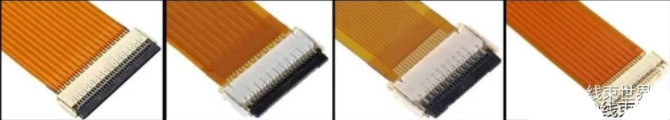

I-PEX 连接器 MINIFLEX FFC/FPC产品有多种型号

“FPC 连接器将成为移动 5G 部署不可或缺的一部分。I-PEX 连接器全球行业营销经理 Travis Amrine 表示,5G 的未来需求正迫使 FPC 供应商‘赶上’PCB 技术以有效支持毫米波频率。“我们与 5G 芯片组市场领导者及其 FPC 合作伙伴进行创新,以实现当前和未来的设计。”

ffc是什么意思(详细介绍连接器厂家定义FFC)

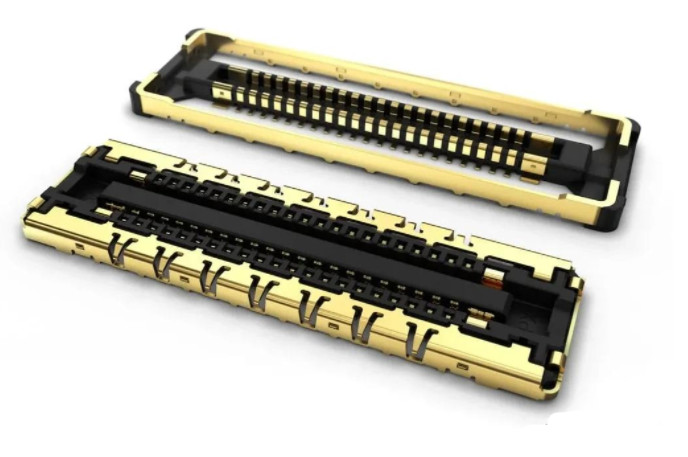

I-PEX 连接器的 NOVASTACK 35-HDP 屏蔽板对板 FPC 连接器

各种互连产品为 FPC 和 FFC 布线提供端接选项。I-PEX MINIFLEX FPC/FFC 连接器,通常称为零插入力 (ZIF) 或低插入力 (LIF) 连接器,提供市场上一些最小的引脚间距范围,从 0.5 mm到0.175 mm。连接器高度型材范围从 2.5mm到 0.55mm。对于需要更高 FPC 保持力的应用,可以使用具有 FPC 开孔锁定功能的附加机械锁定选项来确保安全连接。I-PEX 连接器的 EVAFLEX FPC/FFC 连接器具有自动锁定功能,使其比传统 FPC/FFC 连接器更坚固耐用。这些连接器还包括 EMI 屏蔽,支持高数据速率传输,并且可以承受比大多数 FFC/FPC 连接器更高水平的冲击和振动。此外,其 NOVASTACK 系列板对板和板对柔性 (FPC) 连接器旨在处理高速和高频信号,并提供全屏蔽和非屏蔽版本,间距为 0.35 毫米, 0.7mm 配合高度(不含 FPC)。

ffc是什么意思(详细介绍连接器厂家定义FFC)

Molex FFC 和 FPC 连接器和电缆产品

Molex 提供广泛的 FFC 和 FPC 连接器选择,它们具有双、底部和顶部触点位置,提供各种电路尺寸和电缆样式选择,以提供额外的设计灵活性。“我们全球社会的数字化转型正在推动市场对越来越小、越来越可靠的连接的需求。考虑到这些复杂的设计挑战,Molex 正在不断设计和开发更薄、更高密度的互连,”Molex MicroSolutions 业务开发经理 Mike Higashikawa 说。

ffc是什么意思(详细介绍连接器厂家定义FFC)

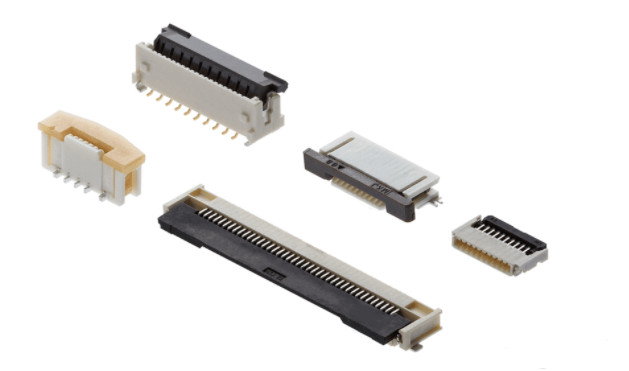

Molex Easy-On FFC 和 FPC 连接器

该公司的 Easy-On FFC/FPC 连接器产品线提供小至 0.20 mm的间距,为游戏设备、无人机、智能手机、可穿戴设备、汽车内饰系统和医疗设备等空间受限的封装应用提供理想的解决方案。凭借 ZIF、非 ZIF、滑块、翻转装置和FPC 到板样式以及各种电路选项,这种功能组合使连接器容易正确配对,同时在暴露在冲击和振动中提供承受所需的可靠、高保持力。

ffc是什么意思(详细介绍连接器厂家定义FFC)

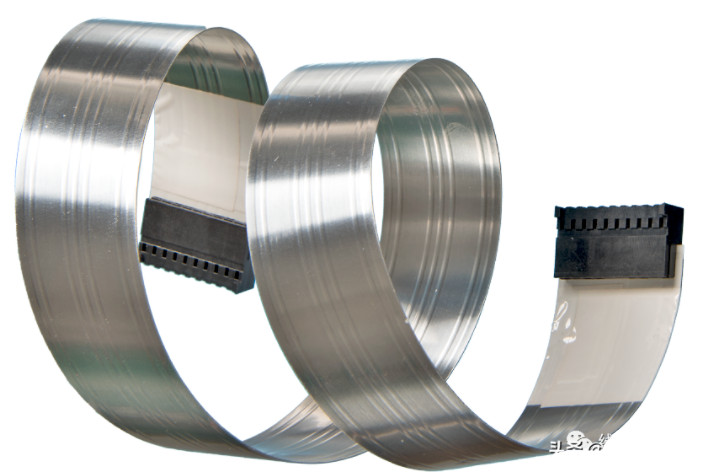

在 2018 年电子展上,Nicomatic展示了其 FFC V Shield 电缆,这是一种适用于恶劣环境应用的灵活屏蔽解决方案。这种电缆可提供电磁和射频干扰 (EMI/RFI) 和静电放电 (ESD) 保护,适用于高柔性电缆和数据保护至关重要的应用。FFC V Shield 轻巧耐用,弯曲寿命为 1500 万次,弯曲半径为 63.5 毫米。Nicomatic 还生产用于跳线的 FFC 电缆产品,该产品由层压在两层聚酯/粘合剂绝缘层之间的两个扁平铜导体组成。该公司表示,与用于 ZIF/LIF 连接器的 FFC 相比,这些跳线提供了更好的保持力,这要归功于大量的触点和外壳选择。最好的接触电阻加上高机械力,可提供更高的整体系统可靠性,从而延长最终产品的使用寿命。

ffc是什么意思(详细介绍连接器厂家定义FFC)

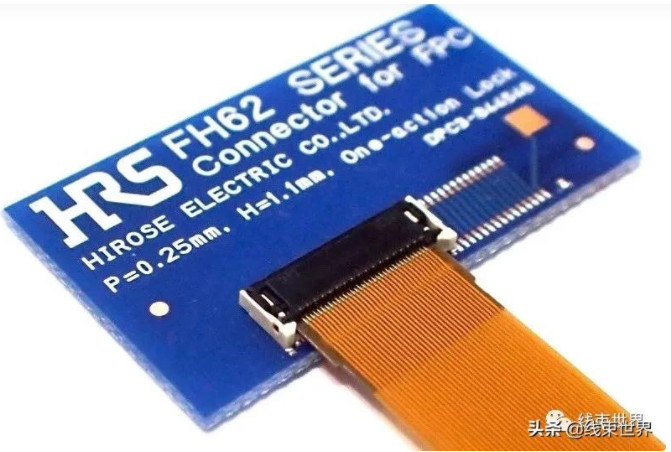

广濑 FH62 系列 FFC

Hirose 还提供非常适合机器人或手工组装的 FFC/FPC 连接器。FH62/FH63 系列具有一键锁定功能,可通过图像传感器确认配对。FH62 的低高度和窄间距使其成为便携式设备的理想选择,而 FH63 耐热高达 105°C,并具有两点接触结构。这些连接器是电视机、电器、汽车应用和医疗设备的理想选择。

TE Connectivity 的 FFC 和 FPC 连接器产品包括各种专为自动化组装而设计的高密度线对板 (WTB) 和线对线 (WTW) 连接器。该系列由 2.54mm 和 1.27mm 中心线的 WTB 产品和 2.54mm 中心线的WTW 产品组成。插座外壳不仅与引脚外壳匹配,而且还与来自其他 TE 产品系列的一系列 PCB 接头匹配,包括 AMPMODU 和 AMP-LATCH 连接器。

ffc是什么意思(详细介绍连接器厂家定义FFC)

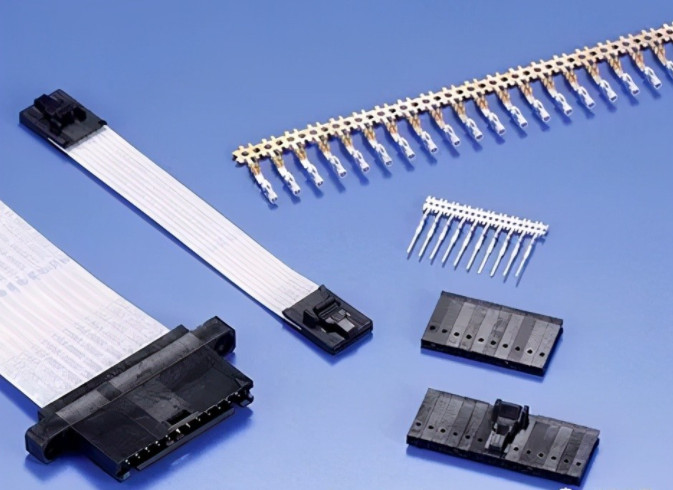

TE Connectivity FFC 产品

随着市场趋向于小型化,FPC 连接器的开发是为了应对这个不断扩大的市场的挑战,这需要更小的中心线或间距、更低的轮廓高度和更轻的互连解决方案。TE Connectivity 的 FPC 解决方案使用致动器来固定电缆端接,不需要任何专门的机床,可提供 0.25 mm到 1.25mm的中心线间距,并采用轻巧、薄型封装。

许多其他连接器公司也提供 FFC 和FPC 产品。AirBorn 柔性电路制造单面、双面、多层、刚柔结合和雕刻柔韧变化的印刷电路,以及内置触点。ACES Connectors 的 FFC/FPC 连接器系列提供各种间距选项,包括可满足所有市场应用的各种空间和使用需求的功能,例如 10Gb/s 的高速传输、具有闩锁功能的良好保持力、和具有专利接地设计的 EMI 预防。

这些多功能、强大的电缆和协调连接器有助于使当今的便携式电子设备成为可能。未来的创新无疑也将依靠扁平柔性电缆进入紧张的局面。
