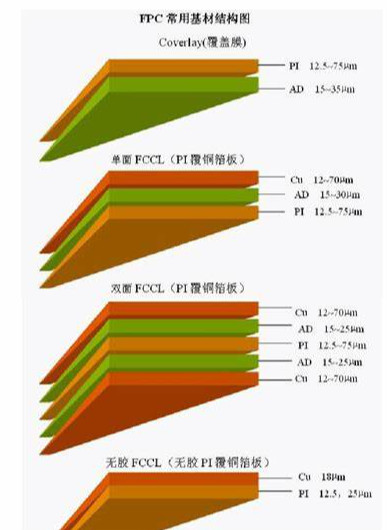

FPC天线导电层厚度：性能与工艺的平衡艺术
FPC（柔性印刷电路）天线作为现代无线通信系统的核心组件，其导电层厚度设计直接影响着天线的电气性能和物理可靠性。在5G通信、物联网设备等高频应用场景中，导电层的微观结构已成为决定天线性能的关键因素。本文将从电磁特性、机械性能、生产工艺三个维度，系统分析导电层厚度的设计考量与技术实现路径。
一、导电层厚度的电磁学机理
在射频信号传输过程中，趋肤效应导致电流主要分布在导体表面。导电层厚度与趋肤深度（δ=√(2/ωμσ)）的比值直接影响导体电阻。当工作频率达到24GHz时，铜导体的趋肤深度仅为0.46μm，这意味着导电层有效厚度需控制在1.5-3μm范围内才能保证低损耗传输。某手机天线测试数据显示，当铜箔厚度从12μm降至9μm时，2.4GHz频段的辐射效率下降约2.3dB，这揭示了厚度与导电性能的微妙平衡关系。
二、多约束条件下的厚度优化模型
导电层厚度设计需建立多维约束模型：机械柔韧性要求厚度不超过18μm，高频阻抗匹配需要表面粗糙度（Rz）低于3μm，而成本控制则推动铜箔减薄。通过有限元仿真发现，12μm铜箔在弯曲半径3mm时，电阻仅增加8%，而9μm铜箔在同等条件下电阻增幅达15%。某可穿戴设备采用梯度厚度设计，在弯折区域使用15μm铜箔，平面区域保留9μm厚度，成功实现性能与可靠性的双重提升。
三、精密制造工艺的技术突破
超薄铜箔蚀刻工艺面临线宽控制与侧蚀率的双重挑战。采用改良型半加成法（mSAP）可将12μm铜箔的蚀刻精度提升至±2μm，相比传统减成法提升40%良率。等离子体表面处理技术使铜层附着力增强30%，允许使用更薄的粘接层。某毫米波天线模组采用8μm压延铜箔配合2μm黑化处理层，在28GHz频段实现驻波比1.5以下的优异表现。
在移动终端持续小型化的趋势下，FPC天线导电层厚度设计已发展为多学科交叉的精密工程。通过电磁仿真、机械建模、工艺创新的协同优化，行业正朝着12μm标准厚度下的性能极限突破。未来，纳米级铜箔沉积技术、异质材料复合结构等创新方向，将为超薄导电层设计开辟新的可能性，持续推动无线通信设备的性能进化。
