连接器板前安装和板后安装（电连接器的安装方式）

电连接器的安装方式有自由安装、固定安装、浮动安装和印制板安装等多种方式。

自由安装

自由安装是指连接器不安装在任何设备面板上的安装方式;

自由安装的连接器可与自由安装、固定安装和浮动安装的连接器配合使用。

固定安装

固定安装是指用安装螺钉或其它试将连接器固定安装在设备面板上的安装方式;

固定安装可分为板前安装、板后安装和穿墙安装三种形式;

1、板前安装是将连接器的法兰边置于安装面板之前的安装方式;

2、板后安装是将连接器的法兰边置于安装面板之后的安装方式;

3、穿墙安装是将连接器的一端穿过设备面板上的安装孔，然后用螺母或其它方式直接将连接器固定安装在设备面板上的安装方式;

固定安装的连接器可与自由安装、固定安装和浮动安装的连接器配合使用。

浮动安装

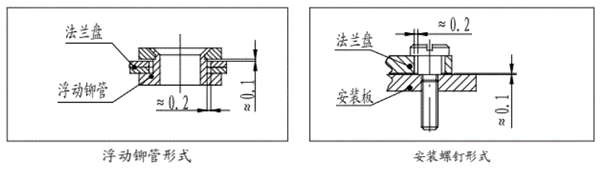

浮动安装是指用特殊结构的其它方式将连接器固定安装在设备面板上，并使连接器可以在安装位置上沿连接器插合方向的垂直方向上作一定位移(约0.2mm)的安装方式;浮动安装螺钉的特殊结构或浮动铆管的特殊结构来实现的;

浮动安装可分为板前安装和板后安装两种形式，多用在需要盲插的场所，如用在机箱机柜中;

浮动安装的连接器可与自由安装和固定安装的连接器配合使用。

印制板安装

印制板安装是指用安装螺钉或其它方式将连接器固定安装在印制电路板上，产品接触件尾端则直接焊在印制电路板上的安装方式;

印制板安装可分为直插印制板安装、弯插印制板安装和贴板安装三种形式;

印制板安装的连接器可与自由安装和浮动安装的连接器配合使用。
