rs232db9接口标准定义(1分钟看快懂)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-08-10 15:37:55【

一、RS232 DB9引脚颜色及定义:

1-黑 2-红 3-棕 4-橙 5-黄 6-绿 7-蓝 8-紫 9-白 B: 1-黑 2-棕 3-红 4-橙 5-黄 6-绿 7-蓝 8-紫 9-白

1. 载波检测(DCD - Data Carrier Detect)

2. 接受数据(RXD - Receive Data)

3. 发出数据(TXD - Transmit Data)

4. 数据终端准备好(DTR - Data Terminal Ready)

5. 信号地线(SG - System Ground)

6. 数据准备好(DSR - Data Set Ready)

7. 请求发送(RTS - Request to Send)

8. 清除发送(CTS - Clear to Send)

9. 振铃指示(RI - Ring Indicator)

二、DB9公头、母头引脚定义:

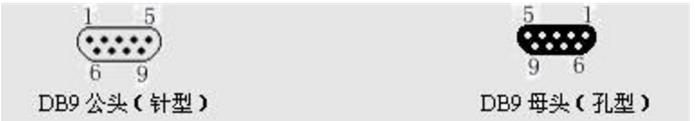

rs232db9接口标准定义(1分钟看快懂)

DB9公头/针型引脚定义: 引脚序号 2 3 5 1、4、6 7、8

信号定义 RXD TXD 地

注:该口可接与计算机通讯的设备

DB9母头/孔型引脚定义: 引脚序号 2 3 5 1、4、6 7、8

信号定义 TXD RXD 地

注:该口可直接插入计算机的COM口
