什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-07-29 15:22:55【

先总结归纳:d-sub接口对接就是vga公头和母头之间的对接,注意的是需要看d-sub接口的针数是多少,然后找对应针数的公母头对接即可。

下面是详细介绍D-sub接口的基础知识,看完后就完全懂了什么是d-sub接口,它应用在哪,怎么对接,d-sub有多少种等问题。

D-SUB接口又称为:VGA(Video Graphics Array)模拟信号。我们常见到VGA接口应用在计算机、笔记本、投影仪上,下面由灿科盟小编介绍d-sub接口。

1、VGA(Video Graphics Array):视频图形阵列

提出的公司和时间:IBM于1987年提出的一个使用模拟信号的电脑显示标准。

优点:具有分辨率高、显示速率快、颜色丰富等优点。而且使用范围广:虽然提出的时间比较早,有点过时了,但是VGA仍然是最多制造商所共同支持的一个标准,个人电脑在加载自己的独特驱动程序之前,都必须支持VGA的标准。

VGA接口产生原因: 显卡所处理的信息最终都要输出到显示器上,显卡的输出接口就是电脑与显示器之间的桥梁,它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因,只能接受模拟信号输入,这就需要显卡能输出模拟信号。VGA接口就是显卡上输出模拟信号的接口,VGA(Video Graphics Array)接口,也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号,但很多低端产品为了与VGA接口显卡相匹配,因而采用VGA接口。

特征:VGA接口是一种D型接口,上面共有15针孔,分成三排,每排五个。

注意:计算机内部以数字方式生成的显示图像信息,被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号,信号通过电缆传输到显示设备中。对于模拟显示设备,如模拟CRT显示器,信号被直接送到相应的处理电路,驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备,显示设备中需配置相应的A/D(模拟/数字)转换器,将模拟信号转变为数字信号。在经过D/A和A/D两次转换后,不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非,但用于连接液晶之类的显示设备,则转换过程的图像损失会使显示效果略微下降。

d-sub接口又有:DB9、DB15、DB25等,哪么这是意思什么?其实是D-Sub线缆组件里插头里面的引脚数,DB9就是9针,DB15就是15针,DB25就是25针,以此类推。

当然除了DB这一标识外,我们也会看到后面带“HD”符号的,一般有HD15、HD26、HD44、HD62等,这也是为了标注引脚数,但是主要放在高密度的D-Sub线缆组件里作为区别。

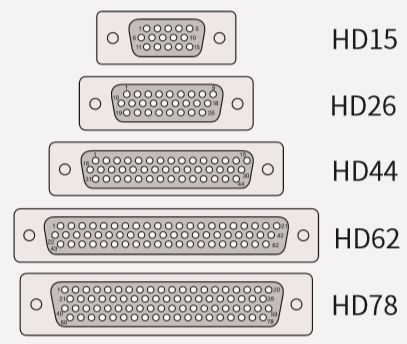

→ 下面是高密度D-Sub接口的引脚数图。

什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

因为密度、行间距、针脚的不同,配套的设备也会有所区别,例如DB25主要用于并行端口的连接,DB9常用于计算机的串口(有时还需要适配器),具体需要根据设备接口进行匹配。

→ 下面是一些常用于专业领域的不同针脚的D-Sub产品。

什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

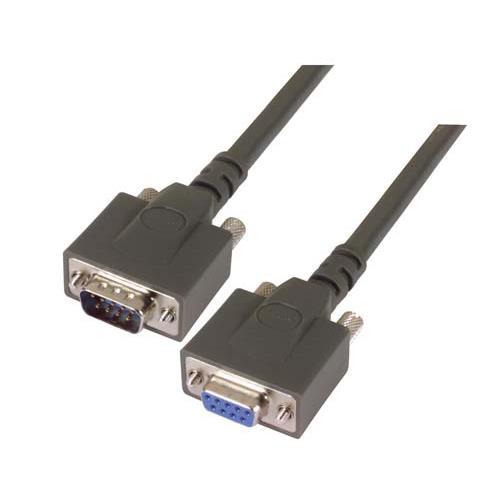

大功率D-Sub线缆,DB9公头/母头

这一乱创新型D-Sub线缆组件,采用20AWG导线,这是绝大多数D-Sub连接器能够支持的最大线规。使用这个线规的导线不仅能达到最大载流量,还能大大提升线缆的耐用性。

当然符合专业需求的双屏蔽功能同样包含

可正反向拧入安装螺丝,可直接用于面板安装,不需要适配器

长度和引脚规格可定制

什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

特优型模制D-Sub线缆,DB15公头/公头

提供最大程度的保护,防止电磁干扰/射频干扰导致数据损坏。双屏蔽线缆(铜线编织加上铝箔麦拉)和定制钢内壳将这些电缆同市场上其它现成的D-sub线缆区别开来。

模压的外壳为网尾提供了耐用性,提高了强度

适用风机、电机或交换机附近任何电气噪声大的环境

什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

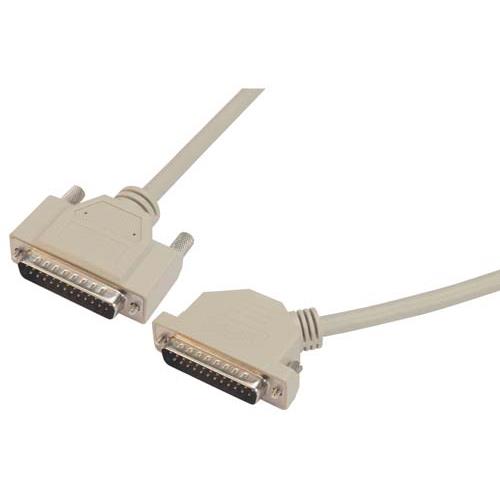

优良型模制D-Sub线缆,DB25公头/45度左出线公头

这些坚固的线缆组件的一端有一个标准的D-Sub连接器,另一端有一个45度的左出口D-Sub连接器。这些45°D-Sub电缆设计用于外壳、机柜或其他不适合标准D-Sub连接器的密闭空间。

用于EMI/RFI防护的360度全屏蔽结构

镀金触点可确保多次反复插拔后的连接可靠性

什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

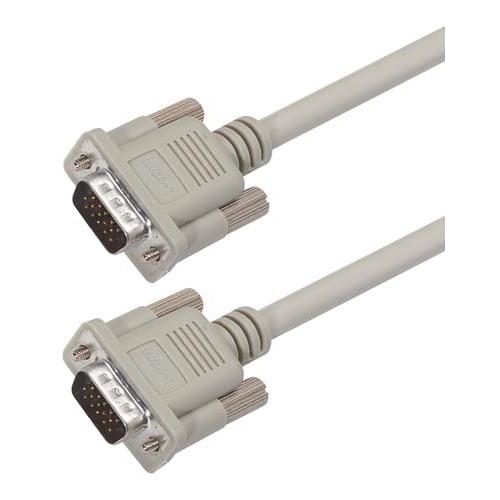

特优型模制D-Sub 线缆, HD15 公头 / HD15 公头

完全注塑式后壳,搭配特殊钢制屏蔽盒,真正达到超强的屏蔽效果。配置加固型4-40翼形螺丝,无需使用螺丝刀安装。

什么接口能与d-sub接口对接(了解清楚d-sub接口就懂了)

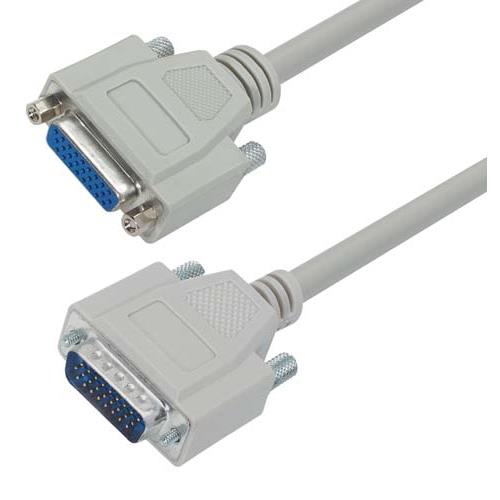

优良型注塑式高密度D-Sub线缆,HD26公头/母头

模制后壳提供了优越的应变消除,而26AWG导线是直接通过接线,以便于兼容。

通过直通布线方式实现串行设备/周边设备的延长

镀金触点可确保多次反复插拔后的连接可靠性

了解清楚D-sub接口后,哪么我们就知道了。
