D-Sub接口针脚的安装教程很多很细致,但是涉及到D-Sub端子线的压接教程则较少,虽然过程比接口安装轻松一些,但是同样也是一个细致活儿。本文将围绕D-Sub端子线的压接步骤进行讲解。

一、准备材料和工具

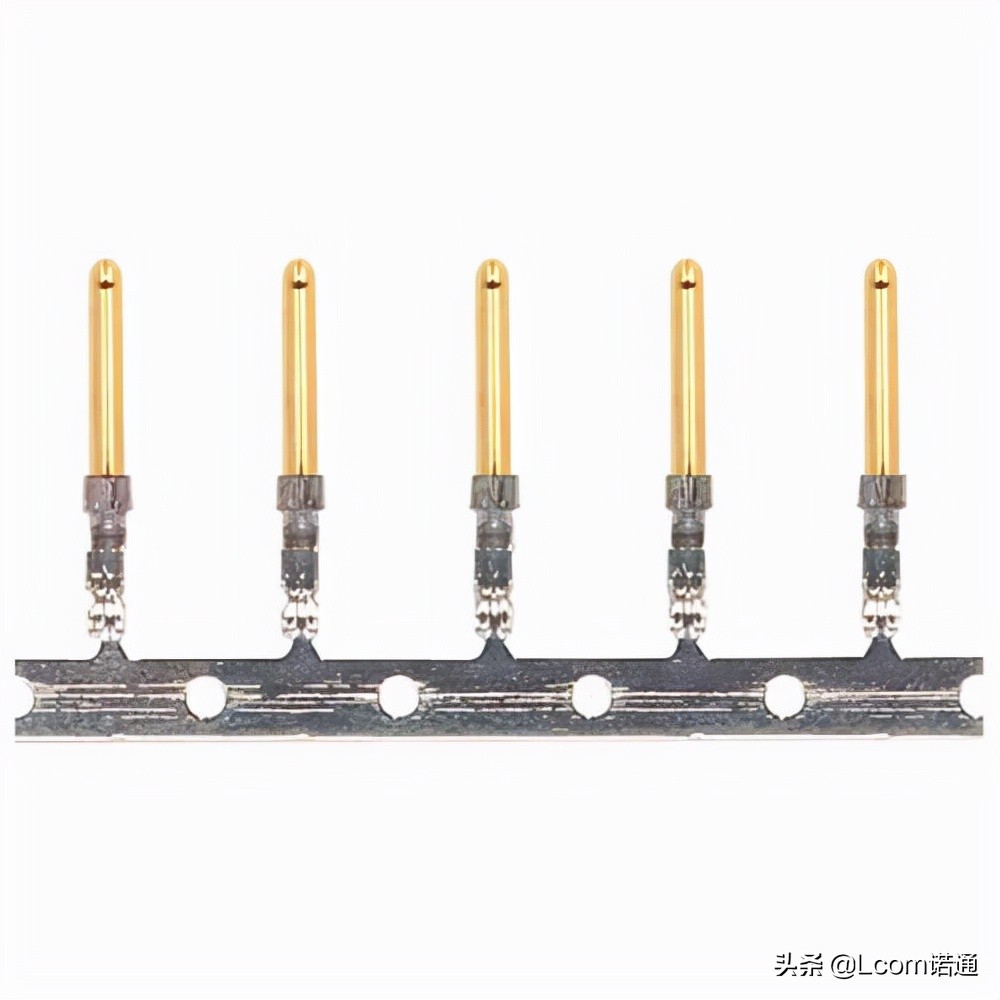

  • 压接式公端子 - 镀金,10件/袋

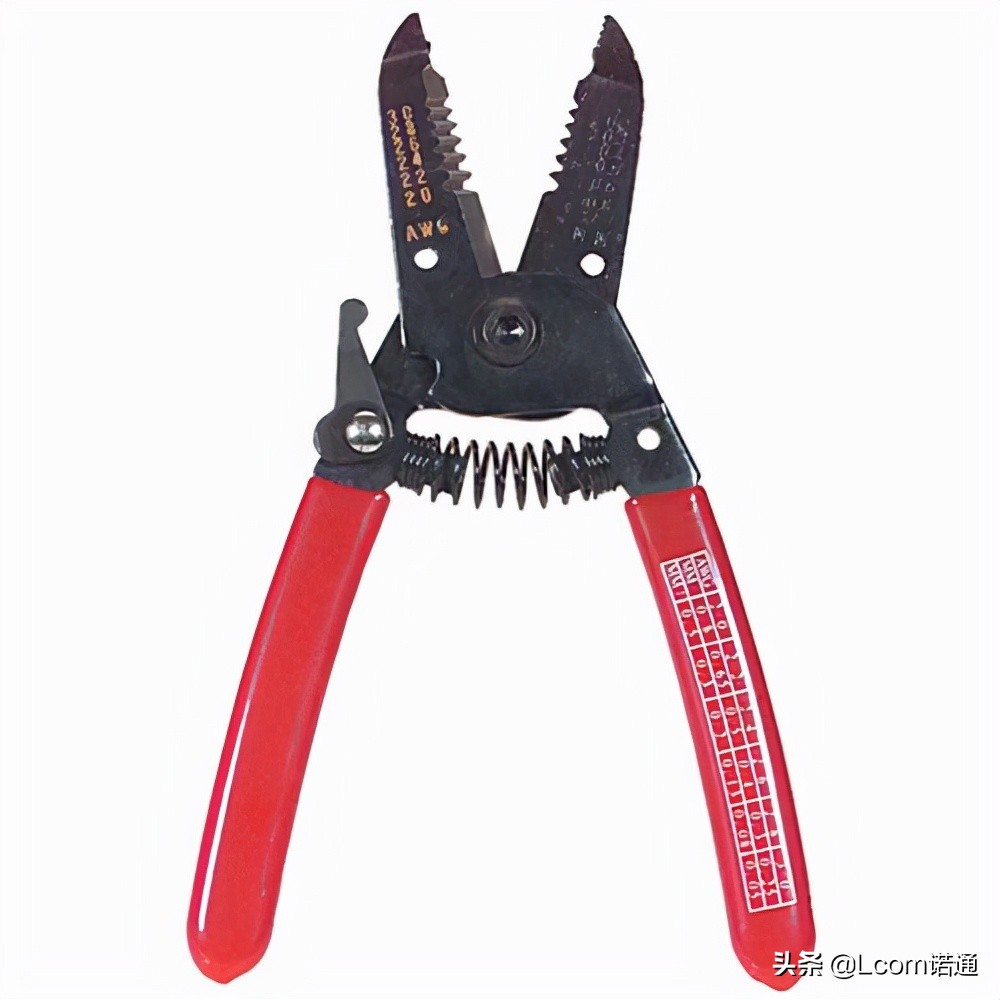

  • 剥线工具

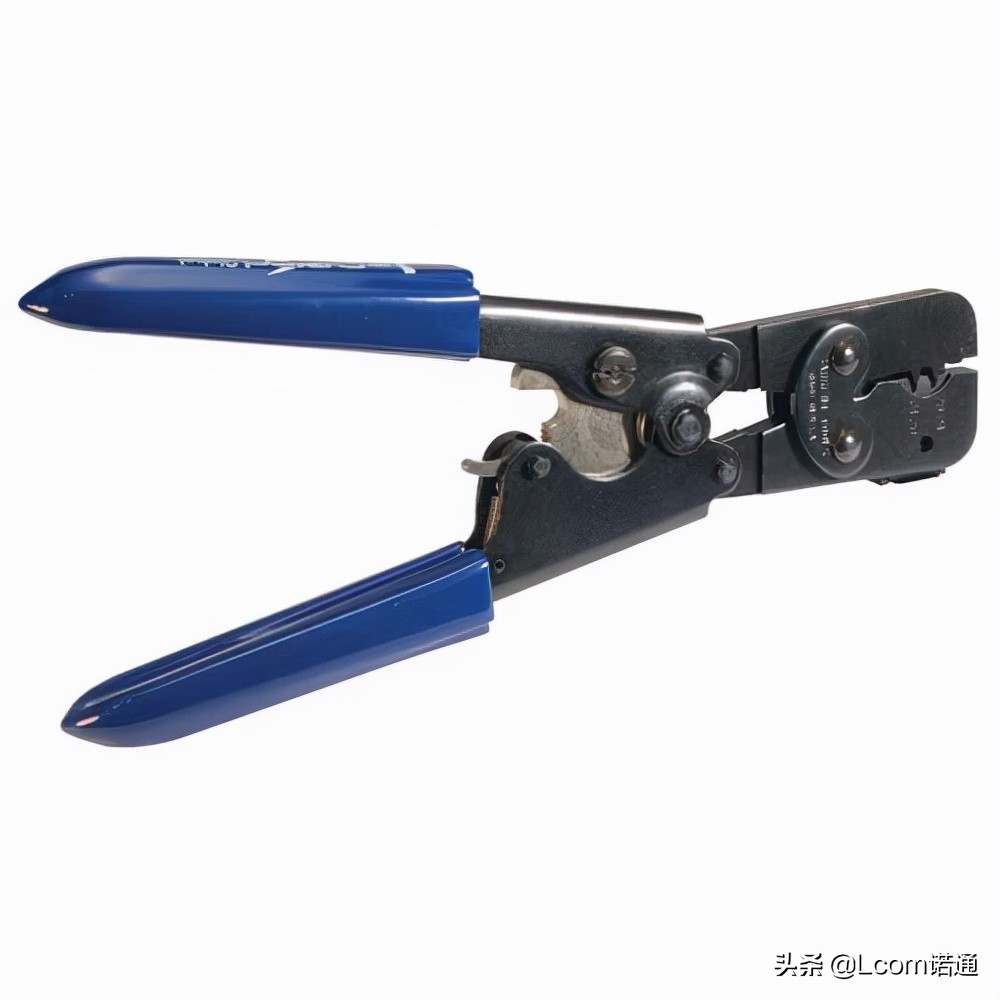

  • 压接钳

二、具体步骤

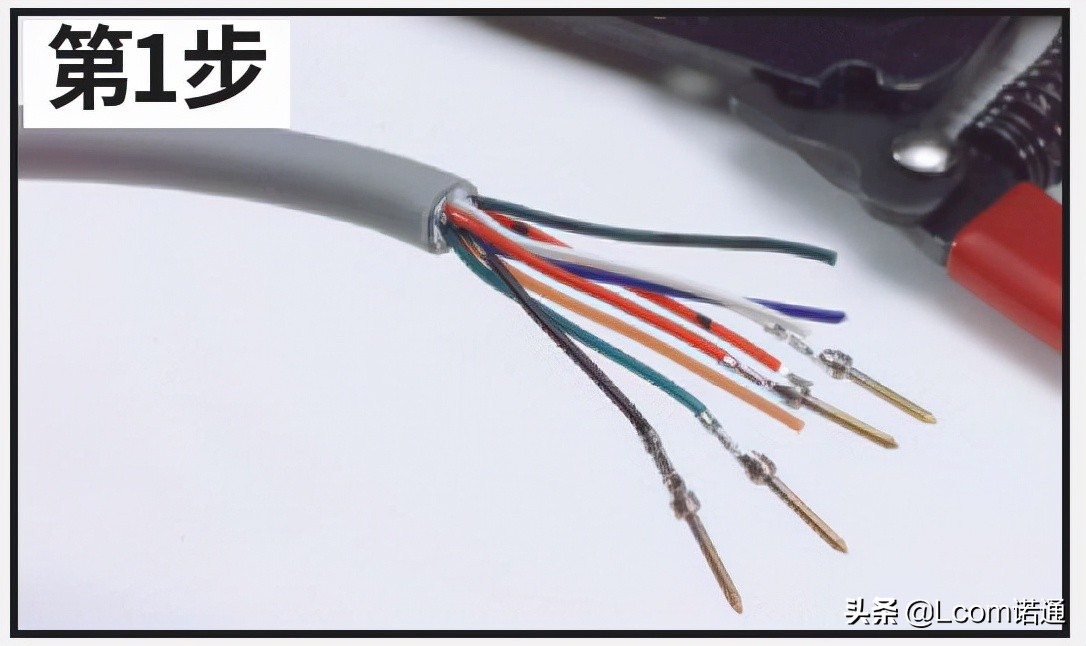

1、剥除线缆护套,露出长度为3/32"(0.2cm)的导线。

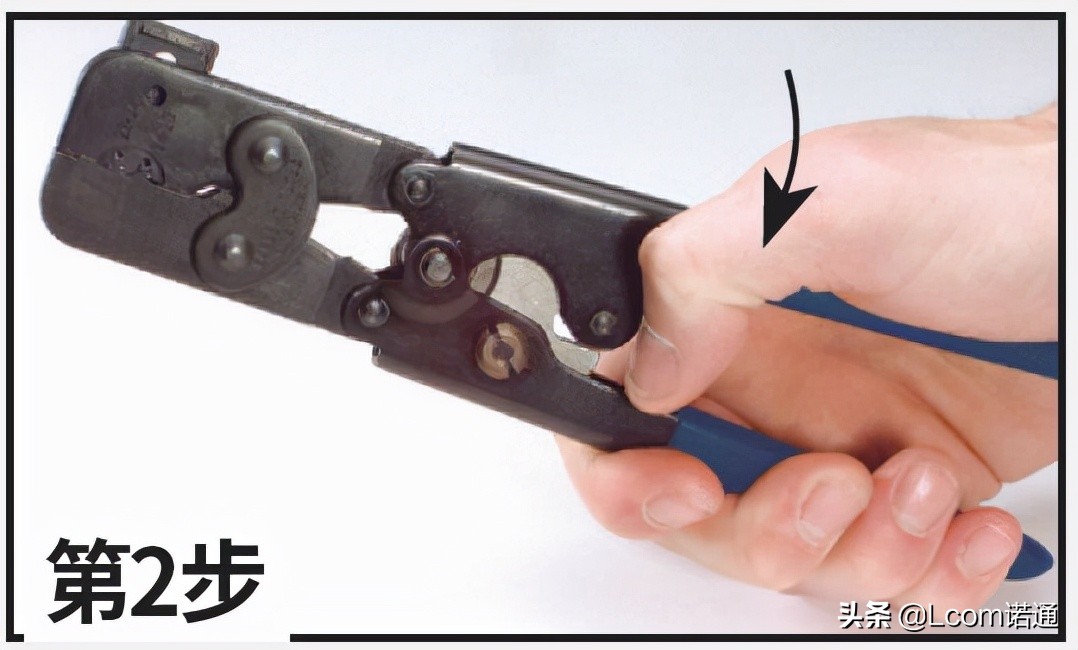

2、压合手柄,以释放棘轮。

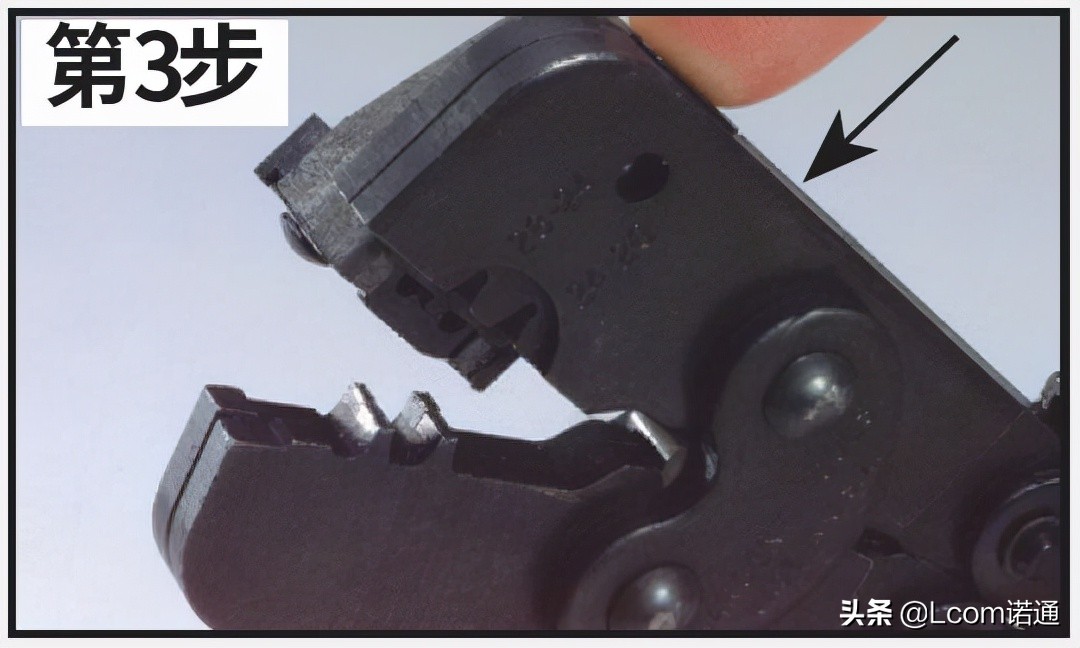

3、将口模自压接钳顶端滑入钳口。

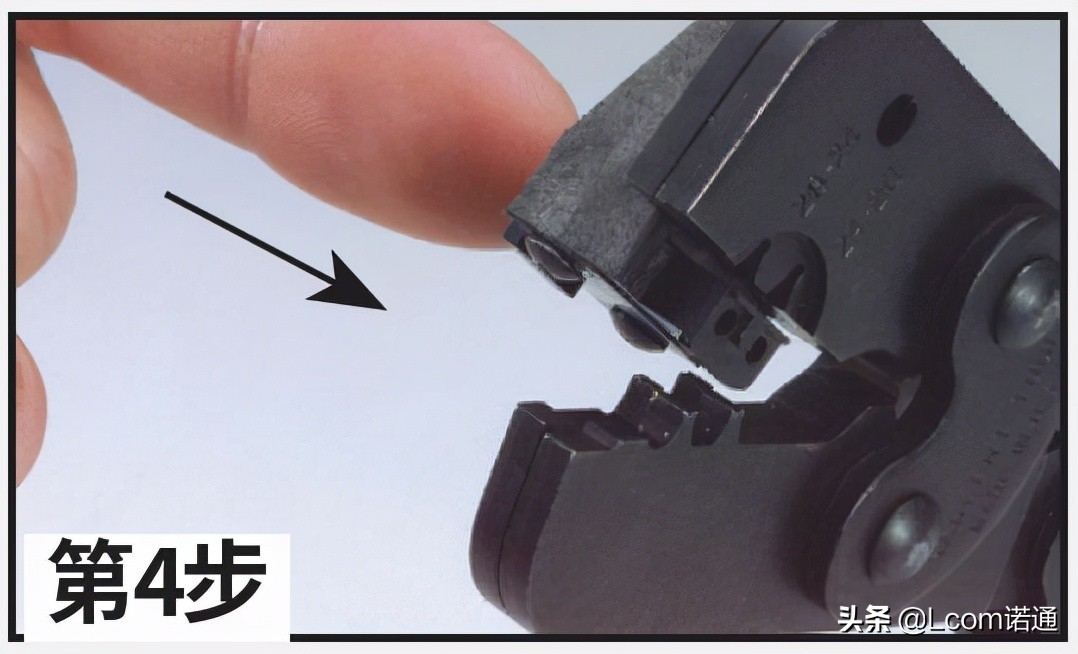

4、自后方推动口模,使其位于钳口正中。

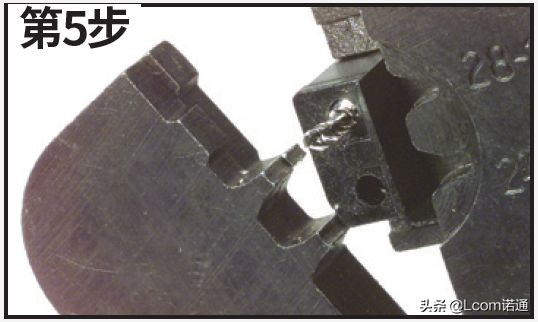

5、调整端子方向,确保在下步压接过程中端子的绝缘管套与裸线端对正。将端子插入口模。

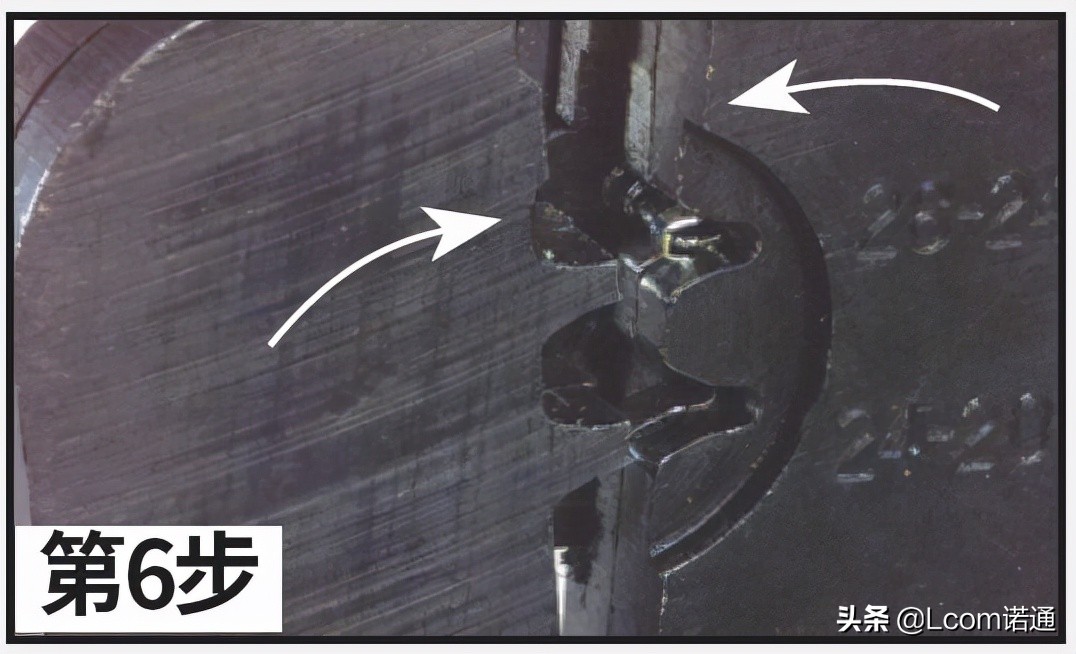

6、将口模推回至起始位置,使针脚位于钳口契合处。压合手柄,直至棘轮啮合(听到“咔嗒”声响)。

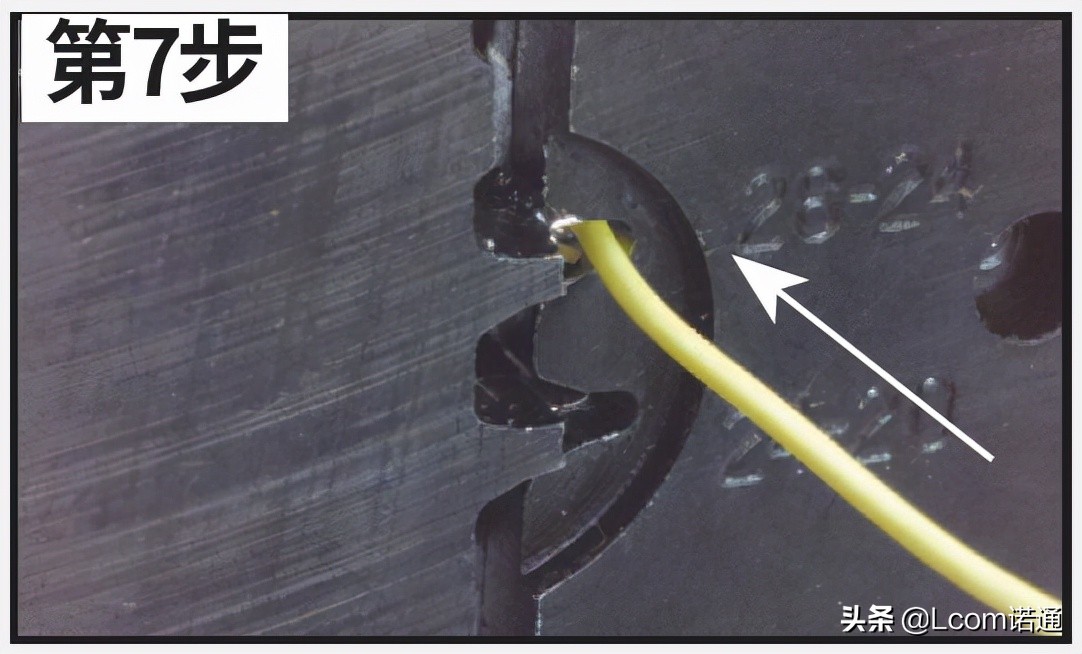

7、将导线插入端子,直至导线触及挡块。压合手柄,至棘轮释放。

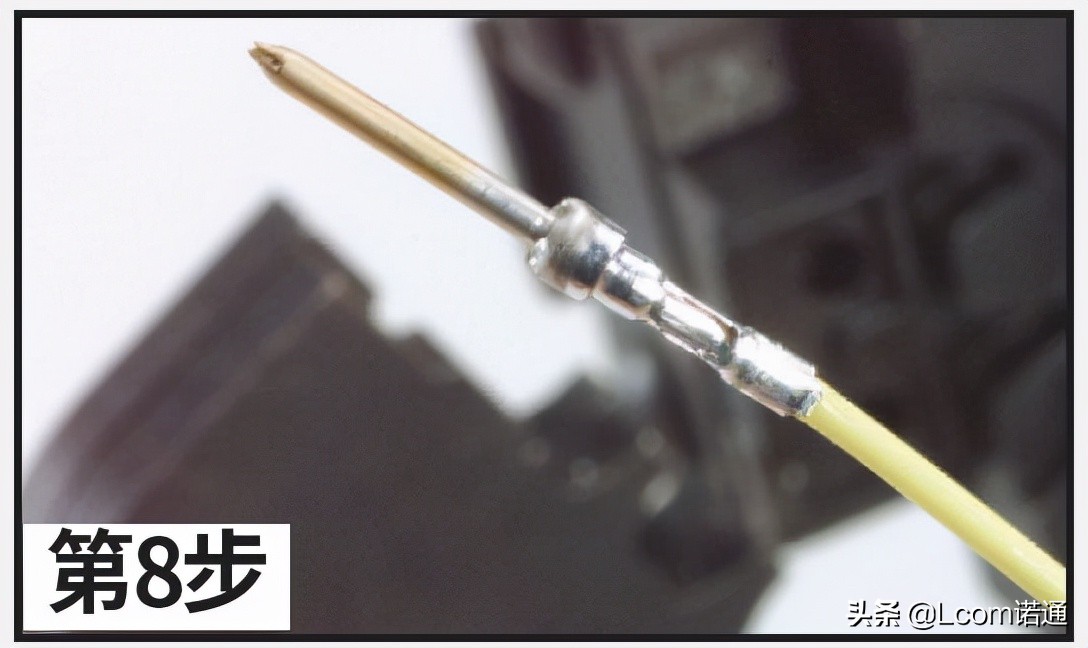

8、将口模向下滑动,再向前推,取出完成压接的端子。
