DIN47256型光纤连接器(详解光纤连接器的分类方式)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-18 17:13:06【

光纤连接器按照传输媒介的不同可以分为常见的硅基光纤的单模和多模连接器,还有其他以塑胶等为传输媒介的光纤连接器;按照连接头结构可以分为:FC、SC、ST、LC、D4、DIN、MU、MT等多种形式。

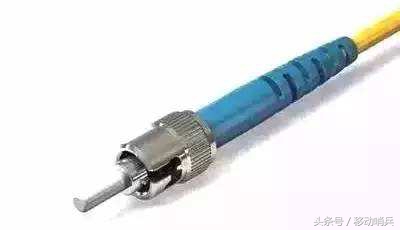

ST型光纤连接器

这种光纤连接器一般用于光纤配线架,外壳是圆形,紧固方式是螺丝扣。它是由日本一家公司研发的,采用的是插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需要旋转。此类连接器价格低廉,插拔操作方便,接入损耗波动小,抗压强度较高,安装密度高。

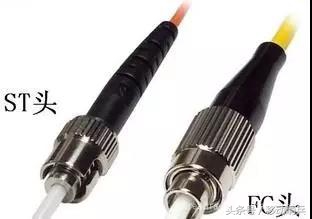

ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接器大部分情况下是SC类型的。

详解光纤连接器的分类方式

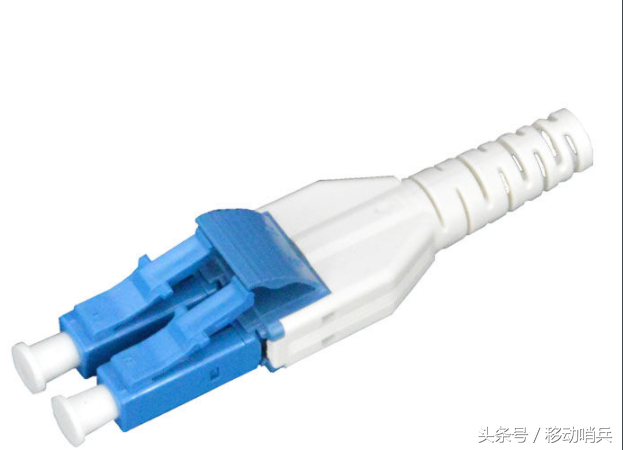

LC型连接器

LC型连接器是BELL研究所研究出来的,采用操作方便的模块化插孔闩锁机制制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,是1.25mm。这样可以提高光纤配线架中光纤连接器的密度。

详解光纤连接器的分类方式

MC连接器

2012年国内通讯公司研发的比LC体积更小,密度更高的连机器。适合各种高密度场合,如大容量中心机房和高密度数据中心。MC光纤活动连接器密度高,在相同的空间内最高可以达到LC连机器的两倍,目前是世界上体积最小、密度最高的连接器。

双锥型连接器

这种光纤连接器中最有代表性的就是美国贝尔实验室开发研制,由两个精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥型塑料套筒的耦合组件组成。DIN47256型光纤连接器是一种由德国开发的连接器。这种连接器采用的时插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式。

FC光纤连接器

这种连接器最早是由日本NTT研制。外表采用金属套,用螺丝扣紧固。最早的时候,FFC类型的连接器,采用的陶瓷插针的对接端面是平面接触方式,这种连接器结构简单,操作方便,制作容易,但是光纤端面对微尘敏感,而且容易产生菲涅尔反射,提高回波耗损性能较为困难。

详解光纤连接器的分类方式

其他

光纤连接器除了我们文中介绍的那些,还有以光纤通道标准为基础,将ESCON的半双工17MB/s传输率提高到了全双工100MB/s的FICON。

今天分享的关于光纤连接器的知识就是这些了。
