排针额定电压详解：选型、应用与避坑指南

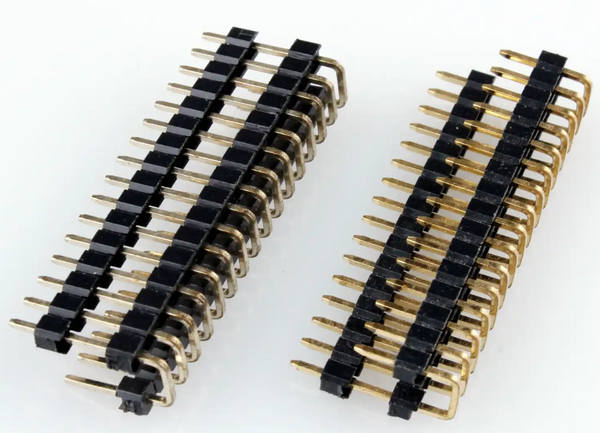

导言： 排针，这个电路板上常见的小元件（一排金属引脚固定在塑料底座上），看似简单，但它承载着连接信号和电力的重任。其中，“额定电压”是其最关键的安全参数之一。选错它，轻则信号不稳，重则设备损坏甚至引发安全事故！本文将用通俗语言，为您彻底讲清楚排针额定电压的方方面面。

一、 核心概念：什么是排针额定电压？

• 简单定义： 排针在长期正常工作且安全可靠的条件下，其相邻引脚之间或引脚与外壳之间能够承受的最高电压值。
• 超过后果： 一旦工作电压长期或瞬间大幅超过此值，可能导致：
  • 击穿： 绝缘材料失效，引脚间产生电弧放电。
  • 短路： 相邻引脚意外导通。
  • 安全隐患： 可能引发火灾、电击风险。
  • 性能劣化： 加速老化，接触电阻增大。
• 关键点： 额定电压不是工作电压！工作电压必须低于额定电压，并留有足够安全裕度。

二、 决定耐压高低的三大要素 排针能承受多高电压，主要看这三点：

1. 材料特性：绝缘是基础

   • 塑料外壳 (绝缘体)： 常用PBT、尼龙等工程塑料。它们的“介电强度”决定了绝缘能力（通常在15-25千伏/毫米）。就像防水布的厚度决定了它能承受多大水压。
   • 金属引脚： 通常为黄铜等，表面会电镀（如镀镍、镀金）。
     • 镀层厚度和质量： 例如，镀镍层厚度需足够（常要求>0.5微米）以形成致密氧化层，防止腐蚀和提升绝缘性。镀金（常>0.8微米）主要降低接触电阻和提升耐微小电弧能力，对高压绝缘的直接贡献不如基材和塑料。
   • 补充说明： 材料会随温度、湿度老化，性能下降，所以额定电压通常指常温常湿下的值。

2. 结构设计：间距是王道

   • 引脚间距： 这是影响耐压的最核心因素！ 两相邻引脚之间的距离越大，空气和绝缘材料能承受的电压就越高。
     • 黄金法则： 间距每增加0.1毫米，耐压能力大约能提升100伏特。
     • 常见例子：
       • 2.54毫米间距排针：典型额定电压约500伏。
       • 1.27毫米间距排针：典型额定电压约250伏 (比2.54mm的低很多！)。
   • 爬电距离/电气间隙： 指电流可能沿着绝缘体表面或通过空气跳火的最短路径。设计时会重点考虑这个距离。结构设计（如增加挡墙、开槽）可以增加有效爬电距离。

3. 使用环境：外部条件会“打折”

   • 湿度： 潮湿环境（如浴室设备、户外设备）会大大降低空气和材料绝缘性。建议额外预留20%以上安全裕度。 (例如，标称250V，潮湿环境最好按<200V用)
   • 污染： 灰尘、油污、盐雾等污染物附着在表面，会形成导电通路。粉尘多、油污重的场所，建议增加30%甚至更高裕度。
   • 温度： 高温会加速绝缘材料老化，降低其绝缘强度。经验法则：环境温度每升高10°C，耐压能力需考虑降低约5%。
   • 海拔： 高海拔地区空气稀薄，绝缘强度下降。海拔每升高1000米，耐压能力需降额约10%。

三、 选型黄金法则：安全第一 牢记以下匹配原则，避免踩坑：

1. 80%原则 (稳态)： 长期工作电压 ≤ 额定电压 × 80%。 这是最基本的安全线。例如，标称300V的排针，日常长期工作电压最好别超过240V。
2. 120%原则 (瞬态)： 系统中可能出现的瞬时峰值电压（如开关浪涌、雷击感应）≤ 额定电压 × 120%。 例如，300V排针，瞬态峰值应≤360V。
3. 环境修正： 务必根据前面提到的温度、湿度、污染、海拔等因素，在80%的基础上进一步降低实际允许的工作电压。
4. 特殊领域认证：
   • 医疗设备 (人命关天)： 必须选择符合 IEC 60601-1 等医用安全标准的排针，其测试更严苛。
   • 家电： 需要符合 IEC/EN 60335-1。
   • 汽车电子： 必须满足 ISO 16750-2 等车规标准，要求能承受如“抛负载”（瞬间高电压冲击，如100V）等恶劣条件。
   • 工业控制： 常要求符合 UL 508A 或相关工业标准。
   • 国内认证： 中国强制认证要求符合 GB/T 5095.2 (等同IEC 60512) 的耐压测试标准。
5. 交流(AC) vs 直流(DC)：特别注意！
   • 排针的额定电压通常会明确标注是 AC 还是 DC。
   • 重要区别： 交流电压的峰值是其有效值(RMS)的 √2倍 (约1.414倍)。
   • 经典错误案例： 工程师把标称 300V DC 的排针用在 220V AC 电路上，以为绰绰有余。实际220V AC的峰值电压是 220 * 1.414 ≈ 311V DC，已经超过了300V DC的额定值！长期使用必然导致绝缘劣化、碳化甚至失效。务必确认标称值是AC还是DC！

四、 测试验证：质量保障 厂商如何确保排针达到标称额定电压？靠严苛测试：

1. 耐压测试 (Hi-Pot Test)：
   • 方法： 在排针相邻引脚间或引脚与外壳间施加远高于额定值的交流或直流高压 (通常是额定值的1.5倍或更高，按标准如1kV/mm梯度上升)，并维持一段时间 (如60秒)。
   • 判定： 测试过程中不能出现击穿、闪络或漏电流超标。
2. 环境老化测试：
   • 目的： 模拟恶劣环境（如高温高湿）对绝缘性能的长期影响。
   • 典型条件： 将排针置于 85°C温度 & 85%相对湿度 (85/85) 的环境箱中老化数百小时 (如500小时)。
   • 后续： 老化后必须再次通过耐压测试才算合格。
3. 抽检与全检：
   • 批量生产： 通常抽检比例不低于 5%。
   • 关键领域 (如航空航天、医疗)： 要求 100%全检。

五、 应用场景与布线建议

• 强弱电隔离： 在控制柜内，强电（如电源线）排针和弱电（如信号线）排针物理间距至少保持15mm以上，防止干扰和意外耦合。
• 抗干扰： 在电磁干扰(EMI)严重的环境，选用带金属屏蔽外壳的排针组件。
• 汽车应用要点：
  • 12V系统：虽然工作电压低，但汽车启动瞬间或发电机调节异常时，电压可能瞬间飙升到40V甚至更高！因此，常用排针的额定电压是 50V 或 100V DC，而不是12V。
  • 新能源汽车高压系统：涉及几百伏高压，需要专门的高压连接器（额定电压可能要求1000V DC或更高），普通排针绝对不行！
• 维护保养：
  • 定期清洁： 尤其使用3年以上的排针，用异丙醇等电子清洁剂擦拭引脚和绝缘体表面，去除氧化层和污垢。
  • 检查： 留意塑料是否发黄、变脆、开裂；金属引脚是否严重氧化、变色、弯曲。发现异常立即更换！
  • 预防性更换： 在要求高可靠性的不间断运行场所（如数据中心、核心工业设备），建议每5年左右进行预防性更换，避免老化失效。

六、 常见误区与纠正

1. 误区： 工作电压480V，选个600V的排针足够了。
   • 纠正： 系统可能存在电压浪涌（如开关操作、雷击），瞬态值可能远超480V（如700V）。600V排针可能扛不住。应选择额定电压更高（如1000V）并满足浪涌标准的排针，或额外增加保护电路。
2. 误区： 额定电压250V AC，用在220V AC肯定安全。
   • 纠正： 220V AC的峰值是311V，已超过250V。必须确认标称值是AC且有效值≥220V，或者DC值≥311V。 安全做法是选择额定电压更高的（如300V AC或500V DC）。
3. 误区： 忽略环境因素（高温、高湿、粉尘、高海拔）的影响。
   • 纠正： 这些环境会显著降低实际耐压能力。必须根据环境条件降额使用！
4. 误区： 额定电压只看参数表，不关心实测数据和认证。
   • 纠正： 优质厂商会提供电压-寿命曲线等实测数据。劣质产品可能在额定值附近就急剧失效。务必选择有权威认证（UL, VDE, TüV, CQC等）的产品。

七、 实际案例解析

• 案例1 (智能电表)： 使用2.54mm间距标称250V的排针。现场检测发现电网谐波导致瞬时电压常达320V。更换为500V额定值的排针后，故障消失。
• 案例2 (汽车12V系统)： 选用标称50V的排针。但冷启动瞬间电压峰值实测达42V（接近极限）。为提升长期可靠性，改用100V额定值的排针。
• 案例3 (认证缺失)： 某企业出口产品使用了性能达标但无CE认证的排针，导致整机CE认证失败，损失巨额订单。法规认证是硬性门槛！

八、 未来发展与设计趋势

• 提升耐压密度： 研发能在更小间距下承受更高电压（如微型排针承受1000V+）的技术，满足新能源汽车、高压快充等需求。材料（如高性能工程塑料、陶瓷填充塑料）、结构（如优化爬电路径的斜面、挡墙、分段设计）是重点。
• 增强可靠性： 优化接触结构减少微电弧，提升镀层工艺抵抗腐蚀和环境老化。
• 智能化监控： 探索集成传感器监测排针温升、绝缘状态的可能性。
• “三段式”设计： 如将一排针中的引脚按功能分区（电源+/电源-/信号），增大不同电位引脚间距，可显著提升整体耐压能力（如提升40%）。

九、 常见问题解答 (Q&A)

1. Q：排针额定电压标注的是交流(AC)还是直流(DC)？
   • A： 必须仔细看规格书！厂商会明确标注是 AC 还是 DC。两者不能混用。交流峰值电压 = 交流有效值 * √2 ≈ 有效值 * 1.414。选型时需按实际电路类型（AC或DC）和最高可能电压（含峰值）来选择。
2. Q：我看到排针间距一样，但不同品牌额定电压不同，为什么？
   • A： 主要原因有：
     • 绝缘材料差异： 使用的塑料（PBT, Nylon, LCP等）介电强度不同。
     • 结构设计差异： 塑料底座形状、有无挡墙、爬电距离优化程度不同。
     • 镀层工艺和质量： 影响引脚绝缘性和耐腐蚀性。
     • 测试标准和安全裕度： 不同厂商采用的内部测试标准和安全系数可能不同。
     • 认证要求： 为满足特定认证（如UL, VDE）可能有更严要求。
3. Q：在潮湿的南方使用排针要注意什么？
   • A：
     • 大幅降额： 工作电压建议不超过额定电压的 60-70% (比常规80%更低)。
     • 选耐湿材料： 选择吸湿性低、耐水解的绝缘材料（如某些高性能尼龙、PPS、LCP）。
     • 关注爬电距离： 选择结构设计上爬电距离更大的型号。
     • 做好密封防护： 如果可能，在连接器外部增加防护罩或使用灌封胶。
     • 加强维护： 增加清洁和检查频次。
4. Q：排针用久了，额定电压会下降吗？
   • A： 会！ 这是老化的必然结果。原因包括：
     • 塑料绝缘材料在热、氧、湿气作用下老化变脆，介电强度下降。
     • 引脚镀层氧化、腐蚀，可能导致绝缘劣化或接触不良引发局部过热。
     • 污染物积累降低了表面绝缘电阻。
   • 应对： 定期检查维护；在高可靠性场合进行预防性更换；新选型时考虑老化因素预留更大裕度。
5. Q：除了电压，选排针还要看哪些重要参数？
   • A：
     • 额定电流： 决定载流能力，与引脚截面积、材料、温升有关。
     • 接触电阻： 影响信号完整性和功耗，要求小且稳定。
     • 绝缘电阻： 衡量绝缘性能好坏，通常在几百兆欧姆到几千兆欧姆。
     • 机械寿命（插拔次数）： 插针/插座能承受多少次插拔而不失效。
     • 工作温度范围： 排针能正常工作的环境温度区间。
     • 引脚数、间距、排列方式： 匹配电路板设计需求。
     • 焊接/压接方式： 通孔焊接（THT）还是表面贴装（SMT）？线缆压接要求？

总结： 排针额定电压绝非一个简单的数字，它是材料科学、结构设计、环境工程和严谨测试的综合体现。安全选型的关键在于：

1. 透彻理解额定电压的定义及其影响因素（材料、间距、环境）。
2. 严格遵守选型法则（80%/120%原则 + 环境降额）。
3. 清晰辨别交流(AC)与直流(DC)的差异。
4. 高度重视应用环境（温湿度、污染、海拔）和特殊领域认证要求（医疗、汽车、工业）。
5. 信任权威认证和可靠的测试数据。
6. 实施必要的维护保养和预防性更换。

工程师在进行选型时，务必查阅详细规格书，确认测试报告和认证证书，并结合具体应用场景的最恶劣工况（含瞬态）进行综合评估。 切勿仅凭经验或单一参数做决定。记住：在电气安全上，多一分严谨，就少十分风险！
