同轴线怎么测量方法？全面指南助你精准诊断信号通路故障

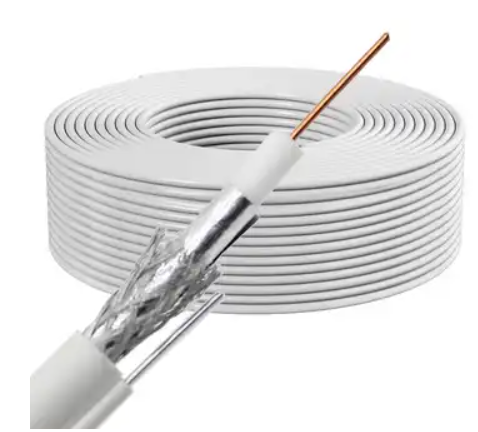

在当今高度互联的世界里，无论是家庭宽带、有线电视、安防监控，还是专业的通信基站、测试仪器，同轴线作为传输高频信号的主力军，其性能的优劣直接影响着整个系统的稳定运行。当信号出现异常时，精准测量同轴线成了排查故障的关键一步。那么，同轴线怎么测量方法？本文将详细为你解读多种实用检测技术，助你快速锁定问题根源。

一、 基础检测：无需昂贵仪表的初步筛查方法

在动用专业仪器前，利用简单工具和方法进行初步排查，往往能快速排除明显故障：

1. 目视检查法：

   • 检查对象： 外导体（编织网/铝箔）、绝缘层、接头（F头、BNC头、N头等）。
   • 操作要点：
     • 仔细查看外层护套是否有明显破损、挤压变形、老化裂纹。
     • 检查两端接头是否松动、锈蚀、氧化、焊接不良（焊锡接头）或压接不牢（压接式接头）。
     • 观察编织网屏蔽层是否有松散、断裂、过度修剪导致覆盖不全。
     • 内导体是否弯曲变形、断裂或与接头接触不良。
   • 适用场景： 快速排除物理损伤、接头氧化等明显问题。这是测量同轴线的最基本且不可或缺的第一步。

2. 长度测量法：

   • 工具： 卷尺。
   • 操作要点： 直接拉直线缆进行测量。注意线缆实际长度可能与标称长度有差异（通常略长）。
   • 适用场景： 确认布线是否符合要求，计算信号衰减初步估算（衰减量与长度成正比）。

3. 万用表电阻测量法：

   • 测量对象：
     • 中心导体通路： 万用表调至电阻档（Ω档），表笔一端接线缆A端的内导体芯，另一端接线缆B端的内导体芯。正常应为低电阻值（接近0Ω）。如果开路（显示OL或无穷大），则说明中心导体断路。
     • 屏蔽层通路： 表笔一端接线缆A端的外导体（接头外壳），另一端接线缆B端的外导体。正常应为低电阻值（接近0Ω）。如果开路表示外导体（屏蔽层）断路。
     • 内-外导体间绝缘电阻：
       • 表笔一端接线缆任意一端的内导体芯，另一端接同一端的外导体。
       • 理想状态应为无穷大（显示OL）。如果电阻值很低（如几Ω或几十Ω），则说明存在短路故障。
       • 注意：测量绝缘电阻时，另一端应悬空不接任何东西。
   • 适用场景： 快速检测同轴线是否存在断路或短路这类严重故障。这是排查“完全没有信号”问题的关键手段。

二、 进阶测量：精准诊断性能的关键指标

要全面评估线缆传输性能，需要借助更专业的工具测量关键参数：

4. 绝缘电阻精确测量法：

   • 工具： 兆欧表（绝缘电阻测试仪）。
   • 操作要点：
     • 仪表高压输出端（通常标L或+）接线缆内导体芯。
     • 仪表接地端（通常标E或-）接线缆外导体。
     • 线缆另一端保持悬空。
     • 启动测试，施加高压（常用250V DC或500V DC）。
   • 结果解读： 合格同轴线的绝缘电阻值应远高于100兆欧（MΩ），通常要求达到数百甚至上千兆欧。过低表明绝缘层老化、受潮或存在瑕疵。

5. 特性阻抗测量法：

   • 工具： 矢量网络分析仪（VNA） 或专用的时域反射计（TDR）。万用表无法测量阻抗。
   • 操作要点：
     • VNA法： 将VNA的两个端口通过校准好的测试电缆分别连接到待测同轴线的两端。设置VNA进行S11（端口1反射）和S21（1到2传输） 测量，并在一定频率范围内（如5MHz - 3GHz）扫描。利用软件或仪器功能可直接读出平均特性阻抗值（如50Ω或75Ω）。
     • TDR法： TDR发送一个快速上升沿脉冲到线缆中。当脉冲遇到阻抗变化点（如接头不良、线缆损伤、末端开路或短路）时，会产生反射波。TDR测量反射波的时间和幅度，通过计算可得出距离故障点的位置和该点的阻抗偏差值。
   • 结果解读： 特性阻抗的均匀性、一致性至关重要。测得的平均阻抗应接近标称值（50Ω/75Ω），偏差越小越好。TDR图形上的突变点明确指示了阻抗异常的位置和程度。

6. 衰减（损耗）测量法：

   • 工具： VNA 是最常用的精确测量工具。也可使用标量网络分析仪或专用的电缆故障测试仪。
   • 操作要点（VNA法）：
     • 进行完整的双端口校准（如SOLT校准）。
     • 将被测线缆连接在VNA的两个端口之间。
     • 测量传输系数S21（dB）。
     • S21的幅值随频率升高而下降的曲线即为衰减曲线。
   • 结果解读： 查阅线缆规格书，对比实测衰减值与标称值（通常以dB/100米@特定频率表示）。实测值不应显著高于标称值。过高衰减会导致信号强度不足，影响通信质量。

三、 测量工具一览表：根据需求精准选择

四、 检测实战注意事项：测量更准确可靠

• 确保接头可靠连接： 无论是测量还是实际使用，不良接头都是信号故障的最大元凶之一。测量前务必确认测试电缆和被测电缆的接头清洁、紧固、接触良好。
• 校准是关键： 使用VNA和TDR等精密仪器前，必须严格按照操作规程进行校准，否则测量结果毫无意义。
• 选择合适的测量频率： 测量衰减和阻抗时，频率范围应覆盖实际应用中的工作频段。例如，测试有线电视线至少应覆盖5-1000MHz。
• 环境因素： 温度、湿度会影响绝缘电阻和衰减值。重要测量应在标准环境或注明测试条件。
• 安全第一： 使用兆欧表进行高压测试时，务必遵循安全规程，防止电击。测试后确保被测电缆充分放电。

五、 常见问题FAQ：快速解决测量疑惑

• Q：如何判断同轴线是否短路？

  A：使用万用表电阻档，测量内导体与外导体之间的电阻（线缆两端悬空）。正常应为无穷大（OL），如有低阻值则为短路。也可用TDR观察到末端反射为负脉冲。

• Q：怎样确定同轴线内部断路点的位置？

  A：TDR是最有效的工具。在TDR显示屏上，断路点会显示为一个大的正反射脉冲，脉冲起始点到发射点的水平距离乘以波速（在同轴线中约为光速的2/3）即可算出距离。万用表只能判断有无断路，无法定位。

• Q：测量发现特性阻抗不稳定怎么办？

  A：通常表明线缆存在物理损伤（挤压、过度弯折）或接头制作工艺不良（如内导体焊接过多、外导体压接不匀）。仔细检查相应位置并修复或更换。

• Q：家里没有专业仪器，怎么判断电视信号差是不是同轴线问题？

  A：可按顺序排查：1）目视检查线缆和接头外观；2）用万用表检查通断和绝缘（排除短路）；3）尝试更换一根质量可靠、长度合适的同轴线，看信号是否恢复。这是最直接的方法。

精准测量同轴线如同为信号传输系统做深度体检，不仅需要扎实的方法基础，更要善用合适的工具组合。掌握从目视检查、万用表检测到TDR/VNA精确诊断的全套方法，你将能应对绝大多数线缆故障场景——无论是家中网络信号不稳，还是专业通讯系统链路中断，都能快速定位问题所在，避免盲目更换设备带来的高昂成本。当信号质量再次波动时，不妨拿出这份指南，或许只需一次精准测量，就能让通信链路重获新生。
