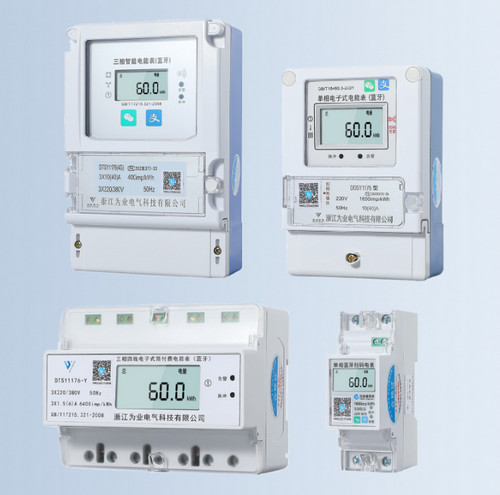

电表应该排针还是分针？
在电表设计与应用中，排针（Pin Header） 是重要的连接元件，但需根据具体场景合理选择，以下是专业解析：
一、电表连接需求分析
-
主电路连接
- 高电流传输：电表进/出线端需承载10-100A电流（居民表常见60A），必须使用铜质接线端子（如轨道式端子排），而非普通排针。
- 安全标准：符合IEC 62052-11标准，要求端子耐高温（＞100℃）、防电弧。
-
信号与通信接口
- RS-485/红外模块：采用2.54mm间距排针（如2×4P），支持Modbus协议传输，电流＜0.5A。
- PLC通信板：使用带屏蔽壳的排针组，阻抗控制100Ω±15%，防止电力线噪声干扰。
-
内部PCB互联
- 计量芯片与MCU连接：选择1.27mm高密度排针，满足SPI总线信号完整性（上升时间＜5ns）。
- 显示模块接口：采用FPC连接器或双排排针，支持LCD驱动信号传输。
二、排针 vs 其他连接方案对比
| 场景 | 排针方案 | 替代方案 | 优劣分析 |
|---|---|---|---|
| 通信模块扩展接口 | 2.54mm镀金排针（300次插拔寿命） | 弹簧式端子 | 排针体积小，但需防氧化处理 |
| 出厂测试点 | 1.27mm测试排针（带防尘盖） | 焊接测试钩 | 排针支持自动化测试，效率提升40% |
| 外置传感器接口 | 防水IP67排针（如JST-VH系列） | 航空插头 | 成本降低60%，但电流限制3A |
| 板载编程接口 | 10P双排排针（SWD/JTAG协议） | 弹簧顶针夹具 | 排针兼容性强，维护成本低 |
三、电表排针选型关键技术参数
-
电气性能
- 载流量：信号接口选0.5A/针（如24AWG线径），电源引脚需≥2A
- 耐压：250V AC（符合GB/T 15287-2016标准）
- 接触电阻：＜20mΩ（镀金层厚度≥0.8μm）
-
机械特性
- 插拔力：单针0.5-1.5N（防止SMD焊盘脱落）
- 振动测试：通过10-2000Hz/15g振动实验（IEC 60068-2-6）
- 端子保持力：＞15N（防止线缆拉扯脱落）
-
环境适应性
- 工作温度：-40℃~+105℃（LCP材质壳体）
- 防护等级：信号接口IP20，户外模块需IP67
- 盐雾测试：96小时无腐蚀（ASTM B117标准）
四、典型应用案例
-
智能电表RS-485接口
-
使用2×4P 2.54mm排针，引脚定义：
1:A+ 2:B- 3:GND 4:VCC - 配合磁隔离模块（如ADM2483），实现2.5kV电气隔离。
-
使用2×4P 2.54mm排针，引脚定义：
-
预付费电卡接口
- 5P弹针式连接器，接触行程0.8mm，插拔寿命＞10,000次
- 镀硬金处理（μ"50），确保IC卡稳定读取。
-
DLT645规约调试口
- 采用10P IDC排针，兼容USB转485调试器
- 波特率自适应范围：1200bps-115200bps
五、实施建议
-
高压隔离设计
- 电源与信号排针间距≥3mm（满足爬电距离要求）
- 关键信号线添加TVS管（如SMBJ5.0CA）
-
EMC优化
- 排针周边铺接地铜箔，降低辐射干扰
- 时钟信号排针串联22Ω电阻（阻抗匹配）
-
可维护性设计
- 采用防呆接口（如缺口定位）
- 标注引脚功能丝印（字体高度≥1.5mm）
电表设计中，排针适用于信号传输、模块扩展等低压小电流场景，而主电路连接必须使用专用电力端子。根据最新国网标准（Q/GDW 1355-2018），智能电表的通信接口排针需满足至少500次插拔寿命，建议选择PA9T+30%玻纤材质壳体，确保长期可靠性。
