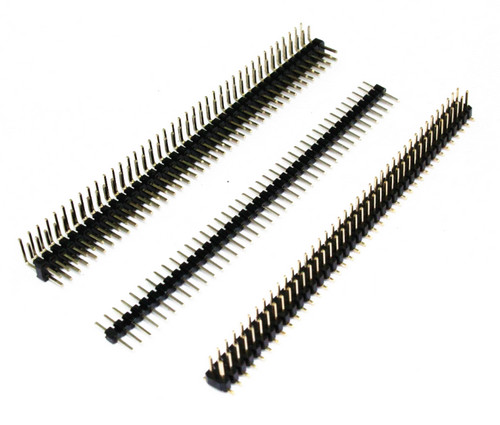

排针有什么用途和作用？一文看懂！

排针（Pin Header）是电子电路中常见的连接元件，具有广泛的用途和重要作用，以下是其核心功能和应用场景的详细说明：

一、主要用途

1. 电路板间互联

   • 用于PCB板之间的信号传输与电力连接（如主板与扩展板、传感器模块与控制板的连接）。
   • 示例：Arduino开发板通过排针连接传感器扩展板，树莓派通过GPIO排针接入外设。

2. 模块化设计

   • 支持可插拔设计，简化设备组装与维护（如更换故障模块无需焊接）。
   • 应用场景：工业设备模块化控制、智能家居组件的快速替换。

3. 调试与测试

   • 提供测试点接口，方便示波器、逻辑分析仪等设备接入。
   • 烧录接口：通过排针连接编程器进行固件更新（如STM32的SWD接口）。

4. 内部设备连接

   • 机箱内功能模块互联（如主板与电源/按键/LED指示灯的连接）。
   • 案例：电脑主板上Power SW、HDD LED等机箱线缆的排针接口。

二、核心作用

1. 电气连接

   • 传输数字/模拟信号（如I2C、SPI信号）、提供电源通路（5V/3.3V供电）。
   • 支持电流范围：通常0.5-3A（视引脚规格而定）。

2. 机械固定

   • 双排排针可增强连接稳定性，防止振动导致接触不良。
   • 带定位柱设计确保插接方向正确（如PCIe插槽辅助定位针）。

3. 标准化接口

   • 遵循通用间距标准（2.54mm/1.27mm），确保跨品牌设备兼容性。
   • 典型案例：IDC排线连接器与2.54mm排针配合使用。

三、关键选型参数

• 间距：2.54mm（通用）、1.27mm（高密度）、2.0mm（特定工业设备）
• 电流承载：镀金引脚可达3A，镀锡建议不超过1A
• 耐压等级：常规500V AC，高温材质可达1000V
• 封装类型：直插式（DIP）、贴片式（SMT）、弯角（90°/180°）
• 环境适应性：镀金触点防氧化（适合高湿环境），塑胶材质耐高温（UL94 V-0级阻燃）

四、典型应用对比

五、使用注意事项

1. 插拔寿命：普通排针约500次，高耐久型号可达5000次
2. 防误插设计：缺口定位、异形引脚排列（如JTAG接口的Keyed接头）
3. 电流规划：大电流路径建议多引脚并联（如电源引脚成对使用）

排针作为电子系统的"物理层接口"，其合理选用直接影响设备可靠性。在物联网设备中，2.54mm排针连接传感器模组的方案占比达68%（据2023年EE Times调研），体现了其在现代电子设计中的基础性作用。
