RJ45或8P8C连接器,寻找真正的以太网标准!

返回列表 来源:灿科盟 浏览:- 发布日期:2021-04-20 10:31:21【

RJ45连接器或8P8C连接器?假如您彻底了解计算机网络连接,那麼当您代指以太网电缆尾端的连接器时,您毫无疑问会与此同时互换采用这两个术语。可是这种术语事实上是能够互换的,假如不可以互换,那麼这类难以想象的广泛作法也是怎样变成的呢?这就是我们今日要讨论的內容。

RJ45的发源

使我们从RJ45开始,它可能是现如今最普遍用于代指以太网电缆的术语。RJ意味着“申请注册插口”,真真正正的RJ45连接器最开始是做为用于连接电話互联网的规范电信网网线端口的一部分而开发设计的。RJ服务平台的连接器是为老式电话安装方法(硬布线或沉重的电源插头)而开发设计的,容积更小,价钱更划算。

伴随着计算机网络的发生,开发设计了一种新的但十分类似的连接器来实行传输数据:8P8C。

8P8C错乱

8P8C指的是脚位列阵,因而取名为“八位八接触点”。在8P8C连接器中,每一个电源插头都是有八个部位,彼此之间间距约1毫米。随后将单条电缆线插进这种部位。那边有各式各样的8P8C连接器,在其中最时兴的是当代RJ45以太网接口连接器。

因为密切类似,“RJ45”变成计算机网络(以太网接口)中采用的一切八针插孔(8P8C模块化设计连接器)的特定非正规的措辞。

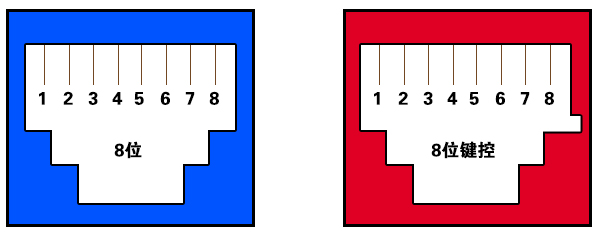

下面的图表明了8P8C连接器和RJ45连接器相互之间的差别:


RJ45连接器


因为RJ45中应用了键控,因而连接器并不彻底兼容。8P8C连接器能够插进RJ45插座,但客观事实并不是这样。可是,因为连接器在外型上十分类似,因而,从电話互联网衔接到计算机网的团队和本人逐渐错误地将未键合的8P8C连接器称之为“RJ45”,因而该专业术语快速兴起。

因而,业内大部分人常说的RJ45连接器事实上是8P8C模块化设计连接器。

今日,基本上全部应用8P8C连接器的电子产品都将表明RJ45连接器的文本文档,这从技术上是有误的。对专业术语的这类错误应用在全部领域中很广泛,虽然不大可能迅速更改,但事实上并沒有过多非常值得关心的原因。基本上每一个人都是在团体犯一样的错误,而这些了解的人常常应用RJ45以防止搞混或争执。

在“RJ45”以太网接口连接器中能够清晰地见到一个实例。有两个RJ45引脚(T568A和T568B),虽然在技术上讲他们是8P8C连接器,但您很有可能会听见他们被严苛称之为RJ45连接器,而且紧紧围绕他们的全部文本文档都将应用同样的专业术语。因而,为清晰考虑,大家将他们称之为当代RJ45连接器。

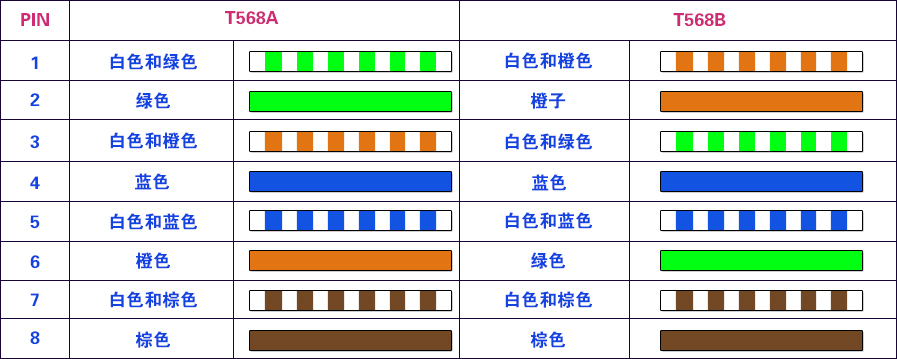

如今,上边提及的T568A和T568B引脚界定了连接器中八根单独电缆线的布局。这种走线合理布局分别具备分别的颜色承诺,遵照该承诺针对保证 电气设备兼容模式很重要。伴随着时间的流逝,T568B越来越愈来愈时兴。颜色承诺的差别以下表所显示。

RJ45连接器接线意示图

很少有人意识到RJ45和8P8C之间的重要区别,但是了解这两个连接器的历史以及它们如何形成以太网连接的骨干将是认识到下一个广泛的连接趋势是必不可少的。
