印刷电路板安装方法和“连接端子“种类的简述

返回列表 来源:灿科盟 浏览:- 发布日期:2021-04-20 09:13:02【


如Industry4.0,Society5.0等所提倡的,在未来加工制造业和工业生产必须与电子信息技术协作的社会发展中,已经推动各种各样企业产品和机器设备的IoT。针对将这种企业产品和机器设备与髙速实际操作和密度高的组件安裝集成化在一起的要求很高,而且大家觉得,电子电路在印刷电路板上的必要性是这种企业产品和机器设备的关键,未来会提升。

根据将电子组件固定不动并走线在印刷电路板上去结构用以各种各样企业产品的电子电路。在电子电路上安裝了各式各样的组件,比如电力电容器,电阻,电磁线圈,二极管,晶体管和开关,但在设计和安裝他们时务必考虑到企业产品的作用和限定,这一点十分关键。

未来,伴随着例如智能穿戴设备这类的中小型物联网设备的普及化,将必须高些的相对密度,而且还必须依据产品规格开展订制。此次,我们表述了在印刷电路板上的组件安装方法,并详细介绍了I-ClexCo.,Ltd.的一些典型性连接端子,该端子在连接端子行业现有30很多年的历史时间了。

印刷电路板元器件的安装方法


VGA连接器

有什么方法能够 将一些物品安裝在印刷电路板上?

在这儿,我们将详细介绍基本上的完成方式。

印刷电路板的各种连接端子

焊接

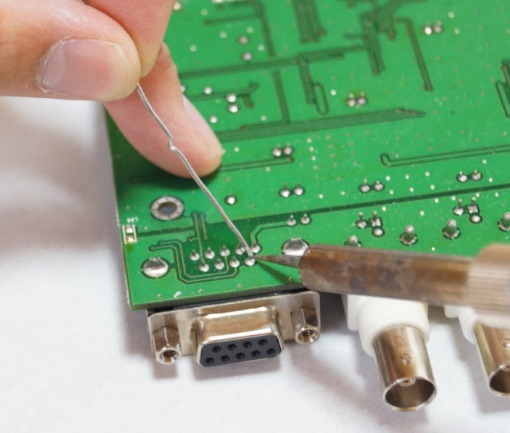

焊接是将金属材料与热融焊料连接的操作过程,也称之为“焊接”。

在金属材料连接中,它用以不用过多机械强度的运用。因为在紧密连接后在金属材料中间出示优良的导电率,因而被普遍用以紧密连接例如电子零件,电线,印刷电路板,端子和连接器的走线零件以产生电路。

焊料的一般成份是锡(锡)与3%的银(银)和0.5%的铜(铜)的铝合金。以往,以前普遍应用含铅量(Pb)的焊料,但强调了它的伤害,无重金属焊料如今很广泛。

要焊接的关键金属材料是铜,紫铜,铁(镀锌,锡等)和电镀镍,听说难以焊接铝或不锈钢板。

假如手动式开展实际操作,一般 会应用电烙铁,但还可以在用火中对其开展加温。

IMT(插式安裝技术)

它是在安裝带导线(脚)的零件时应用的安装方法。将导线一部分插进PWB(印刷电路板)上的孔后,开展焊接。有二种方式,手动式插进和设备插进。务必依据零件种类恰当应用插进器。径向组件插进器用以插进例如碳电阻这类的水准组件,而轴向组件插进器则用以例如电解电容器器这类的竖直组件。

SMT(表层贴片技术)

它是一种在印刷电路板上印刷焊膏(加上助焊剂以便其具备适度黏度的焊粉),在其上置放零件,随后加温以熔融并黏合焊料的方式。伴随着零件的微型化和密度高的安裝的发展趋势,这类方式近些年已变成流行,而且每日都是在改善。

在以上IMT(埋孔技术)中,务必保证 孔中间的区域以保持板的抗压强度。因而,密度高的走线和集成化是艰难的。应用SMT(表层贴片技术),能够 维持线路板的抗压强度,而且能够 设计电路板上的走线而不会受到孔的限定。根据提升 电子元器件的集成化相对密度,能够 减少线路板自身的规格。

用刮板将焊膏压在带槽的不锈钢板图案设计(金属材料掩膜)上,以一定的薄厚将焊膏涂在要连接的零件上。在将零件安裝到镀层零件上以后,根据流回炉中的加温和制冷将板和零件连接起來。如今,大部分这种操作过程全是自动化技术的。

印刷电路板的各种各样连接端子

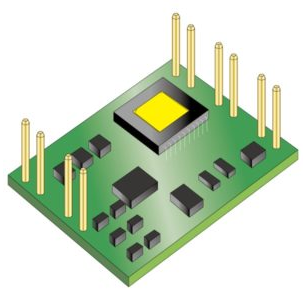

仅将组件安裝在印刷电路板上的板控制模块不可以变成企业产品。必须用以连接至主控板控制模块外界或主控板控制模块內部的连接构件和连接端子。

出示了多种类型的连接端子,以开展合理的组件安裝,板对板连接和企业产品安装。这儿是在其中的一些。

形状

描述

1

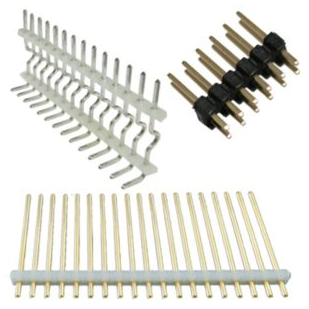

[排针连接器]

通过使用针座,可以一次以任意数量和间隔连接多个针端子。它还具有加固端子的作用。

通常的做法是,将销钉以相等的间隔(1.27毫米,2毫米,2.54毫米间距)排列在树脂模架上,然后选择并使用最合适的一种。作为特殊类型,还存在这样一种类型,其中,使用基材在基部上以相等的间隔或不规则的间隔排列销。在这种情况下,将进行定制生产。

2

[平板端子]

该端子用于加强板上的图案。

同样,如果您只希望在板上的一部分焊盘上镀金,则安装镀金的板端子可以省去对板进行部分镀金的工作。

3

[接线端子,端子线]

它是用作连接板的组件,板模块的机械组件或散热组件的端子。

它也可以用作EMC对策。

4

【别针】

它是用于各种目的的连接端子,例如将零件安装在板上以及将板连接到板上。

它主要由铜合金和铁合金制成,并且要求具有导电性,可弯曲性,拉伸强度,焊接润湿性,钎焊性能和电镀性能。

有各种类型的形状,例如具有圆形横截面的圆形销和具有正方形横截面的方形销。

5

【标签】

它是扁平连接器类型的端子,通过插入插座进行连接。根据形状和电流容量,可以有各种类型。

Faston终端就是一个典型的例子。

6

[母头]

它可以与一组按特定大小和间距排列的多个引脚同时连接,例如,在树脂模具中以相同间隔(1.27 mm,2 mm,2.54 mm间距)排列引脚的引脚集管中根据。重要的是要检查针的尺寸,间距和排数,以确保正确配合。

7

[功能区终端]

带状端子是压接电缆时使用的带状端子。连接到压接机的带状端子被切割,成型,压接,最后成为连接电线的压接端子。

带状端子材料包括黄铜,不锈钢和铜镍合金。

8

[挠性连接件]

它是使用电磁线的柔性连接部件。

板和板可以以各种形式附接,并且提高了板之间的连接形式的自由度。

9

[跳线终端]

连接远距离电路的端子。在印刷电路板或控制面板上,通过布线等在电路上造成短路,并且在电炉中产生捷径(跳变)。当根据产品规格使用不同的电路时,也会使用跳线端子。


各种类型的连接端子的形状和特征(提供的参考)。
